作為新能源汽車生產(chǎn)線的一線操作人員，電機(jī)鋁殼與定子轉(zhuǎn)子的熱套裝配是我每天都要接觸的關(guān)鍵工序。最近車間引入的 25 千瓦高頻感應(yīng)加熱機(jī)，徹底改變了傳統(tǒng)加熱方式的效率瓶頸，40 秒將鋁殼內(nèi)孔加熱到 160℃的操作技巧，值得和同行們分享實(shí)際應(yīng)用心得。

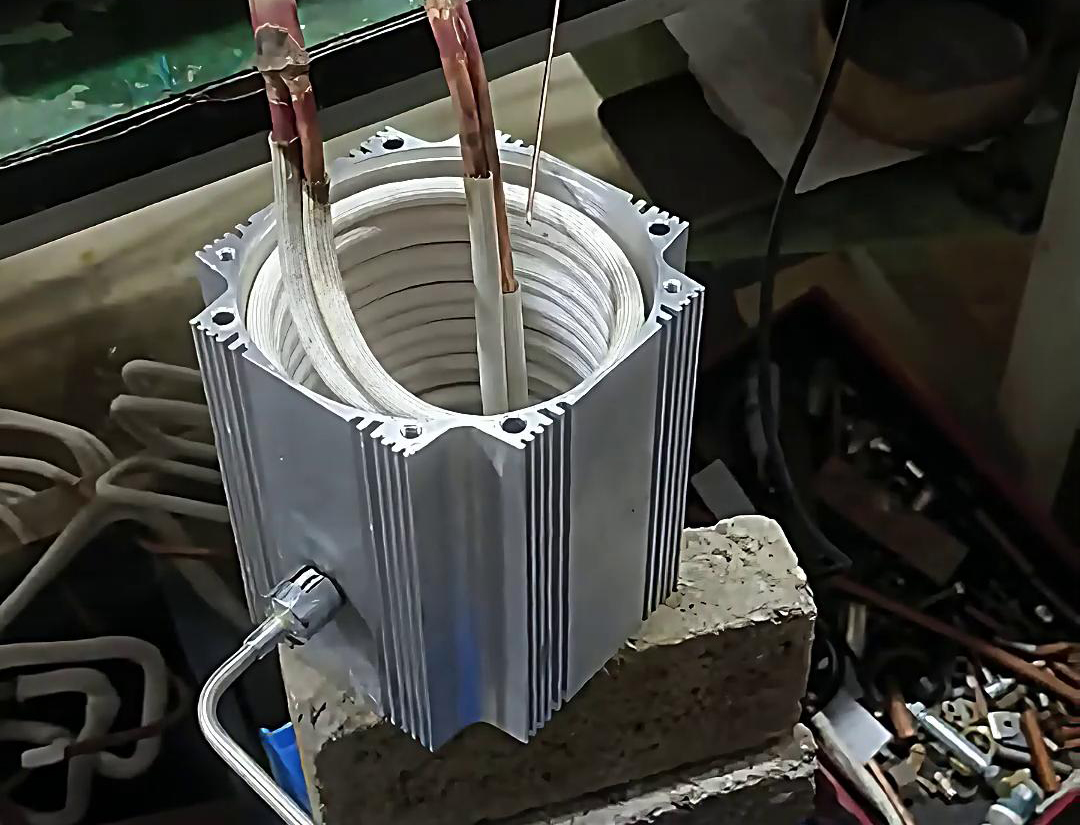

第一次接觸這套設(shè)備時(shí)，最直觀的感受是「快」和「準(zhǔn)」。設(shè)備主體分為高頻電源柜和可拆卸式感應(yīng)線圈，我們常用的線圈內(nèi)徑適配 Φ80mm 鋁殼，接通 380V 電源后，只需三步就能啟動(dòng)：
- 參數(shù)預(yù)設(shè)：在控制面板輸入目標(biāo)溫度 160℃，系統(tǒng)自動(dòng)匹配 80kHz 頻率和 25kW 功率
- 鋁殼定位：將鋁殼內(nèi)孔對(duì)準(zhǔn)線圈中心，用工裝固定確保間隙均勻（約 5mm）
- 一鍵加熱：按下啟動(dòng)鍵后，紅外測(cè)溫屏實(shí)時(shí)跳動(dòng)，40 秒準(zhǔn)時(shí)停機(jī)
和以前用的電阻爐相比，省去了提前 1 小時(shí)預(yù)熱的步驟，而且加熱過(guò)程中鋁殼外壁幾乎不燙手，安全隱患明顯降低。
加熱完成到壓裝的時(shí)間窗口非常關(guān)鍵。根據(jù)多次實(shí)操總結(jié)：
- 10 秒黃金期：加熱結(jié)束后，鋁殼內(nèi)孔膨脹量達(dá)到峰值（約 0.08mm），此時(shí)迅速吊裝定子插入，壓裝力最小（實(shí)測(cè)約 12kN）
- 溫度監(jiān)測(cè)：如果超過(guò) 20 秒再裝配，溫度下降到 140℃以下，膨脹量縮減到 0.05mm，需要增大壓裝力（約 18kN），且容易出現(xiàn)異響
車間還摸索出「二次加熱」技巧：當(dāng)鋁殼壁厚超過(guò) 8mm 時(shí)，先加熱 30 秒至 120℃，停頓 5 秒讓熱量擴(kuò)散，再加熱 10 秒到 160℃，這樣能避免外層過(guò)熱而內(nèi)層溫度不足。
設(shè)備運(yùn)行三個(gè)月來(lái)，遇到過(guò)兩次典型問(wèn)題：
溫度超調(diào)報(bào)警
- 原因：線圈匝間有鋁屑?xì)埩簦瑢?dǎo)致局部磁場(chǎng)增強(qiáng)
- 解決：用壓縮空氣吹掃線圈，并用酒精擦拭，后續(xù)增加產(chǎn)前線圈檢查工序
加熱時(shí)間延長(zhǎng)
- 原因：冷卻水路結(jié)垢，線圈散熱不良導(dǎo)致功率受限
- 解決：每周用 5% 檸檬酸溶液循環(huán)清洗水路，現(xiàn)在改為用去離子水，再也沒(méi)出現(xiàn)過(guò)類似問(wèn)題
這些經(jīng)驗(yàn)讓我們把設(shè)備綜合效率（OEE）從最初的 75% 提升到 89%。
用表格整理了兩種工藝的實(shí)際數(shù)據(jù)，更能看出差異：
| 指標(biāo) | 傳統(tǒng)電阻爐加熱 | 高頻感應(yīng)加熱 |
|---|
| 單件加熱時(shí)間 | 120 秒 | 40 秒 |
| 能耗 | 0.6kWh | 0.28kWh |
| 內(nèi)孔溫差 | ±15℃ | ±5℃ |
| 壓裝合格率 | 92% | 99.3% |
最明顯的是壓裝后的同軸度檢測(cè)，高頻加熱的鋁殼能把誤差控制在 0.03mm 以內(nèi)，這對(duì)電機(jī)噪音控制至關(guān)重要（實(shí)測(cè)噪音降低 3dB）。
現(xiàn)在班組里形成了三個(gè)操作共識(shí)：
- 聽(tīng)聲音：加熱時(shí)線圈發(fā)出的高頻噪音變沉悶，可能是鋁殼擺放偏斜，需要立即停機(jī)調(diào)整
- 看顏色：鋁殼內(nèi)孔加熱到 160℃時(shí)，表面氧化膜會(huì)呈現(xiàn)均勻的暗灰色，局部發(fā)白說(shuō)明過(guò)熱
- 記數(shù)據(jù)：每批次記錄壓裝力曲線，異常波動(dòng)能提前發(fā)現(xiàn)線圈老化等潛在問(wèn)題
這套高頻加熱工藝讓原本需要兩個(gè)人配合的工序，現(xiàn)在一人就能操作，而且每天多產(chǎn)出 120 臺(tái)電機(jī)。對(duì)新能源汽車制造來(lái)說(shuō)，這樣的裝配細(xì)節(jié)積累，正是產(chǎn)能爬坡期的關(guān)鍵支撐。
|
