在機(jī)械零部件熱處理中，“內(nèi)孔熱處理易變形” 曾是行業(yè)共識(shí) —— 傳統(tǒng)內(nèi)孔淬火（如整體加熱淬火、火焰淬火）因熱量難以精準(zhǔn)控制，易導(dǎo)致工件內(nèi)孔收縮、橢圓或精度偏差，尤其對(duì)液壓缸、軸承座等需高精度內(nèi)孔的部件，后續(xù)需額外增加磨孔、鉸孔等修正工序，不僅增加成本，還可能因加工余量不足報(bào)廢工件。而內(nèi)孔高頻淬火技術(shù)憑借 “局部精準(zhǔn)加熱、低變形、高耐磨” 的特性，徹底顛覆了這一認(rèn)知，成為高精度內(nèi)孔部件表面強(qiáng)化的優(yōu)選工藝。
傳統(tǒng)內(nèi)孔熱處理的變形根源，在于 “整體受熱不均 + 熱應(yīng)力失控”：無(wú)論是將工件整體放入加熱爐，還是用火焰對(duì)內(nèi)控表面烘烤，熱量都會(huì)從內(nèi)孔表層向芯部、從內(nèi)孔向工件外圓擴(kuò)散，導(dǎo)致工件整體溫度升高，熱脹冷縮過(guò)程中內(nèi)孔因約束條件復(fù)雜（如外圓固定、壁厚不均），易產(chǎn)生不規(guī)則收縮或形變。
內(nèi)孔高頻淬火則通過(guò)兩大核心技術(shù)特性，從根源上控制變形：
局部 “靶向加熱”，芯部 “低溫保護(hù)”

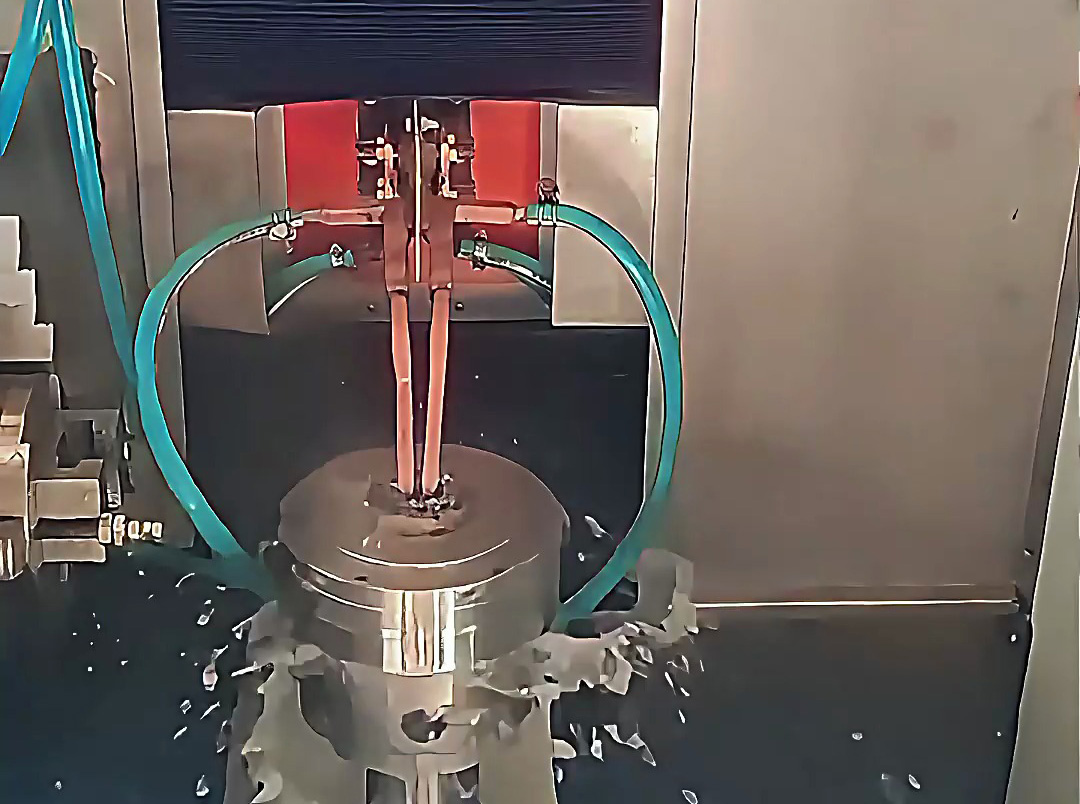

依托高頻感應(yīng)加熱的 “趨膚效應(yīng)”，內(nèi)孔高頻淬火時(shí)，會(huì)將定制化的感應(yīng)線圈（如柔性線圈、仿內(nèi)孔形狀的專用線圈）伸入工件內(nèi)孔，通以高頻電流后，磁場(chǎng)僅作用于內(nèi)孔表層（通常 0.2-2mm 深度），使表層快速升溫至奧氏體化溫度（850-950℃），而工件芯部及外圓溫度幾乎無(wú)明顯升高（通常低于 200℃）。這種 “表層加熱、芯部不熱” 的模式，避免了工件整體熱脹冷縮產(chǎn)生的內(nèi)應(yīng)力，從源頭減少變形基礎(chǔ)。
快速升溫 + 快速冷卻，熱應(yīng)力 “可控釋放”
高頻感應(yīng)加熱的升溫速度極快（內(nèi)孔表層從常溫到淬火溫度僅需幾秒至十幾秒），且加熱后可通過(guò)內(nèi)孔專用冷卻裝置（如環(huán)形噴水套、霧化冷卻系統(tǒng)）實(shí)現(xiàn) “精準(zhǔn)冷卻”—— 冷卻液僅作用于已加熱的內(nèi)孔表層，快速將其冷卻至馬氏體轉(zhuǎn)變溫度，縮短高溫停留時(shí)間，減少表層金屬的晶粒長(zhǎng)大與氧化；同時(shí)，快速冷卻過(guò)程中，芯部的低溫狀態(tài)對(duì)表層形成 “剛性約束”，抑制表層過(guò)度收縮，進(jìn)一步控制內(nèi)孔形變量。
實(shí)際應(yīng)用中，內(nèi)孔高頻淬火后的工件，內(nèi)孔圓度誤差可控制在 0.01-0.03mm 內(nèi)，尺寸公差波動(dòng)≤0.02mm，多數(shù)情況下無(wú)需后續(xù)修正加工，直接滿足裝配精度要求。
內(nèi)孔高頻淬火不僅解決了變形問(wèn)題，更能賦予內(nèi)孔部件 “外硬內(nèi)韌” 的理想力學(xué)性能，完美契合其工況需求：
內(nèi)孔表層高耐磨：抵御摩擦與沖擊
淬火后內(nèi)孔表層形成均勻的馬氏體硬化層，硬度可達(dá) HRC58-62，耐磨性能較未淬火狀態(tài)提升 3-5 倍。例如液壓缸內(nèi)孔，長(zhǎng)期承受活塞的往復(fù)摩擦與液壓油的沖刷，高硬度硬化層可有效減少內(nèi)孔磨損，避免因磨損導(dǎo)致的密封失效或壓力泄漏；齒輪內(nèi)孔則需在傳遞扭矩時(shí)承受齒面反作用力，硬化層能提升內(nèi)孔與軸的配合穩(wěn)定性，防止配合面劃傷。
工件芯部高韌性：緩沖載荷與振動(dòng)
由于芯部未被過(guò)度加熱，仍保持原有的珠光體 / 索氏體組織，韌性良好（沖擊韌性≥20J/cm2）。這種 “表層硬、芯部韌” 的結(jié)構(gòu)，讓部件在承受重載或振動(dòng)時(shí)，既能通過(guò)表層硬化層抵御磨損，又能通過(guò)芯部韌性緩沖沖擊載荷，避免內(nèi)孔因脆性斷裂或開(kāi)裂失效。例如軸承座內(nèi)孔，在軸承運(yùn)轉(zhuǎn)產(chǎn)生的振動(dòng)載荷下，芯部韌性可減少內(nèi)孔開(kāi)裂風(fēng)險(xiǎn)，延長(zhǎng)部件壽命。
內(nèi)孔高頻淬火技術(shù)因 “高精度、低變形、高耐磨” 的優(yōu)勢(shì)，已深度適配多個(gè)行業(yè)的核心部件：
內(nèi)孔高頻淬火技術(shù)的出現(xiàn)，打破了 “內(nèi)孔熱處理必變形” 的傳統(tǒng)認(rèn)知，通過(guò) “局部精準(zhǔn)加熱、快速控溫冷卻” 實(shí)現(xiàn)了 “高精度 + 高耐磨 + 低變形” 的三重突破。它不僅為液壓缸、軸承座等高精度內(nèi)孔部件省去了后續(xù)修正工序，降低了生產(chǎn)成本，更通過(guò) “外硬內(nèi)韌” 的力學(xué)性能，提升了部件的使用壽命與工況適應(yīng)性，成為推動(dòng)液壓、傳動(dòng)、工程機(jī)械等領(lǐng)域高精度制造的關(guān)鍵熱處理技術(shù)。
|
