齒輪齒面高頻感應(yīng)淬火：現(xiàn)代機械傳動的關(guān)鍵表面強化工藝

在機械傳動系統(tǒng)中，齒輪作為動力傳遞的核心部件，其齒面需長期承受嚙合時的擠壓、摩擦與沖擊載荷 —— 齒面磨損、疲勞剝落是導(dǎo)致齒輪失效的主要原因。因此，提升齒面硬度與耐磨性，同時保留齒芯韌性，成為齒輪制造的核心需求。而高頻感應(yīng)加熱技術(shù)憑借 “快速加熱、精準(zhǔn)控深、局部強化” 的特性，實現(xiàn)了齒輪齒廓表面的高效淬火處理，在齒面形成深度可控的馬氏體硬化層，已成為現(xiàn)代齒輪制造中不可或缺的關(guān)鍵工序，廣泛應(yīng)用于汽車變速箱、工程機械減速器、機床主軸等機械傳動領(lǐng)域。

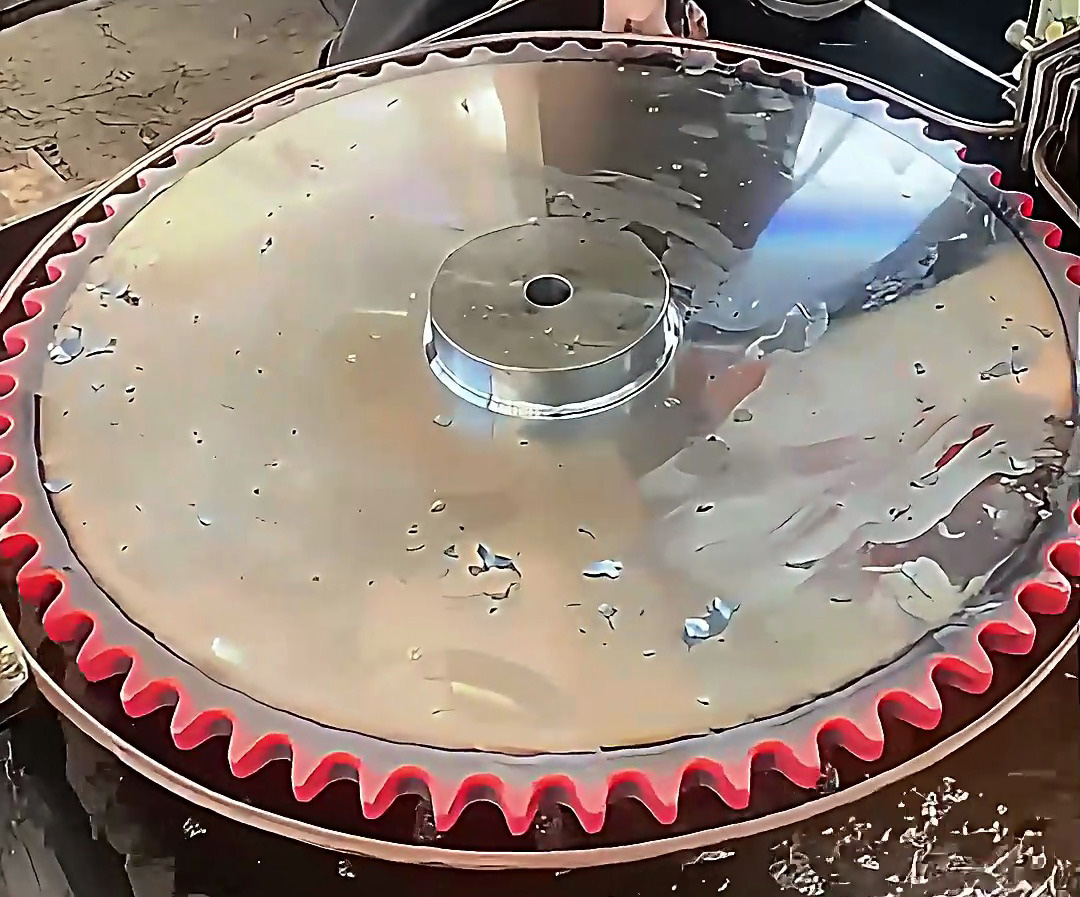

從工藝原理來看，高頻感應(yīng)加熱淬火精準(zhǔn)契合齒輪的性能需求。其核心邏輯是利用高頻感應(yīng)磁場作用于齒輪齒廓表面，使齒面表層快速產(chǎn)生渦流并升溫至奧氏體化溫度（通常為 850-950℃），隨后通過快速冷卻（如水冷、油冷），讓表層金屬組織轉(zhuǎn)變?yōu)橛捕葮O高的馬氏體，形成硬化層；而齒芯因加熱時間短、熱量未充分滲透，仍保持原有的珠光體或索氏體組織，具備良好的韌性。這種 “外硬內(nèi)韌” 的結(jié)構(gòu)，既能讓齒面抵御嚙合時的磨損與擠壓（硬度可達(dá) HRC58-62），又能通過齒芯韌性緩沖沖擊載荷，避免齒輪因脆性斷裂失效 —— 例如汽車變速箱中的斜齒輪，經(jīng)高頻感應(yīng)淬火后，齒面耐磨性提升 3-5 倍，同時齒芯韌性可承受換擋時的瞬時沖擊，大幅延長齒輪使用壽命。

1. 快速高效：高頻感應(yīng)加熱的 “趨膚效應(yīng)” 使熱量集中在齒面表層，單齒或整齒淬火僅需數(shù)十秒至數(shù)分鐘，較滲碳淬火效率提升 10-20 倍，大幅縮短齒輪生產(chǎn)周期；
2. 精準(zhǔn)可控：通過調(diào)整高頻電流頻率、加熱時間與冷卻速度，可將齒面硬化層深度精準(zhǔn)控制在 0.2-2mm（根據(jù)齒輪規(guī)格與工況需求選擇），且硬化層沿齒廓均勻分布，避免齒頂、齒根處硬化層過薄或過厚；
3. 變形量小：局部加熱方式減少了齒輪整體溫度差，淬火后齒輪的齒距誤差、齒形誤差可控制在極小范圍（通常≤0.02mm），多數(shù)情況下無需后續(xù)磨齒加工，降低生產(chǎn)成本。

從應(yīng)用場景來看，齒輪齒面高頻感應(yīng)淬火已覆蓋多類機械傳動需求。在汽車領(lǐng)域，變速箱齒輪、驅(qū)動橋齒輪通過該工藝提升耐磨性，確保長期高頻換擋下的傳動穩(wěn)定性；在工程機械領(lǐng)域，挖掘機、裝載機的減速器齒輪，需承受重載與惡劣工況，高頻感應(yīng)淬火形成的深硬化層（1.5-2mm）可有效抵御齒面疲勞剝落；在機床領(lǐng)域，主軸齒輪對傳動精度要求極高，高頻感應(yīng)淬火的均勻硬化層能保證齒面嚙合精度，減少因磨損導(dǎo)致的精度下降。此外，對于模數(shù)較小的精密齒輪（如電子設(shè)備中的微型傳動齒輪），高頻感應(yīng)淬火可通過定制化感應(yīng)線圈（如仿齒廓形狀的專用線圈），實現(xiàn)齒面無死角加熱，進一步拓展了工藝的適配范圍。
