海瑞拓高頻焊機(jī)焊接車刀合金：顛覆認(rèn)知的高效焊接技術(shù)，見過的都說絕！

車刀作為金屬切削的 “牙齒”，其刀頭（硬質(zhì)合金）與刀桿（45# 鋼）的焊接質(zhì)量直接決定切削精度與壽命。傳統(tǒng)氧焊焊接車刀合金時(shí)，易出現(xiàn)合金開裂、刀桿變形等問題，而海瑞拓高頻焊機(jī)憑借 “毫秒級精準(zhǔn)控溫 + 局部聚焦加熱” 的特性，讓車刀合金焊接變得高效又可靠，堪稱金屬加工領(lǐng)域的 “黑科技”。

高頻焊接車刀合金：原理決定 “與眾不同”

• 高頻感應(yīng)聚焦加熱：通過定制 “U 型微型線圈”（內(nèi)徑 3-5mm），將高頻電流（200-400kHz）的能量集中于刀頭與刀桿的接縫處（面積僅 5-10mm2），3-5 秒內(nèi)使焊縫溫度精準(zhǔn)升至 1050-1150℃（釬料熔點(diǎn)），既熔化釬料（如銅鋅釬料）又不損傷硬質(zhì)合金；
• 熱影響區(qū) “微乎其微”：刀頭受熱范圍≤0.5mm（遠(yuǎn)低于氧焊的 5-8mm），避免合金因高溫產(chǎn)生裂紋；刀桿溫度≤200℃，保證其強(qiáng)度不受影響（硬度仍保持 HRC30 以上）；

• 釬料浸潤 “無死角”：高頻加熱產(chǎn)生的電磁攪拌效應(yīng)，使熔融釬料在毛細(xì)作用下充分填充接縫間隙（0.05-0.1mm），形成均勻致密的焊接層，剪切強(qiáng)度≥300MPa（遠(yuǎn)超行業(yè) 250MPa 標(biāo)準(zhǔn)）。

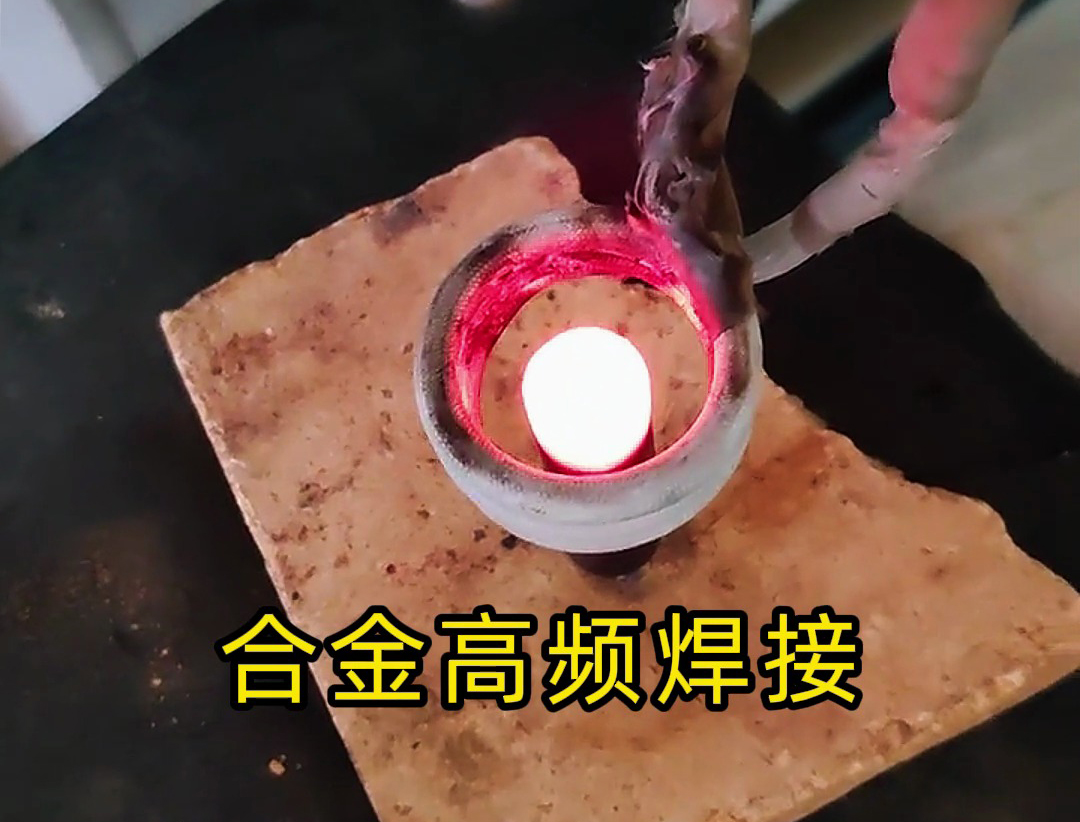

焊接過程：3 步搞定，效率驚掉下巴

1. 預(yù)處理：用砂紙打磨刀頭與刀桿的焊接面（去除氧化層），在接縫處放置銅鋅釬料片（厚度 0.1mm），涂抹少量硼砂助焊劑；
2. 定位加熱：手持刀桿將接縫對準(zhǔn)線圈中心（無需復(fù)雜工裝），踩下腳踏開關(guān) ——2 秒時(shí)助焊劑熔化冒泡，4 秒時(shí)釬料熔融并 “爬” 滿接縫，立即斷電；
3. 冷卻成型：自然冷卻 10 秒后，焊縫呈現(xiàn)銀白色均勻光澤，無氣孔、無焊瘤，直接進(jìn)入后續(xù)刃磨工序。

效率對比：傳統(tǒng)氧焊單把車刀焊接需 3-5 分鐘，高頻焊接僅需 15 秒（含上下料），單小時(shí)可焊 200-300 把，是傳統(tǒng)工藝的 12-20 倍！

為什么說 “讓人大開眼界”？看這些硬實(shí)力

1. 焊接質(zhì)量：從 “靠經(jīng)驗(yàn)” 到 “零缺陷”

• 合金不開裂：高頻加熱時(shí)間短（≤5 秒），硬質(zhì)合金內(nèi)部熱應(yīng)力來不及累積，開裂率從氧焊的 15% 降至 0.5% 以下；
• 刀桿不變形：刀桿僅接縫處局部受熱，直線度誤差≤0.02mm/m，無需二次校直；
• 切削測試：焊接后的車刀在切削 45# 鋼（轉(zhuǎn)速 800r/min）時(shí)，連續(xù)切削 500 件工件后刃口無崩裂，壽命比氧焊車刀提升 30%。

2. 操作門檻：新手也能當(dāng) “老焊工”

• 參數(shù)預(yù)設(shè)：針對不同型號合金（如 YT15、YG8）內(nèi)置焊接程序，一鍵調(diào)用功率與時(shí)間；
• 可視化加熱：紅外測溫儀實(shí)時(shí)顯示焊縫溫度（精度 ±3℃），超溫自動斷電；

• 手持定位：無需固定工裝，肉眼對準(zhǔn)即可，新手 1 小時(shí)即可熟練操作，合格率≥98%。

對比傳統(tǒng)焊接：優(yōu)勢大到 “降維打擊”

見過才知震撼：高頻焊接重新定義車刀制造

• 車刀焊接產(chǎn)能從每天 800 把躍升至 5000 把，人工成本降低 70%；
• 因焊接質(zhì)量提升，車刀退貨率從 8% 降至 0.3%，客戶投訴幾乎為零；
• 甚至能焊接傳統(tǒng)工藝 “不敢碰” 的超細(xì)車刀（刀頭僅 3mm×5mm），拓展了精密加工的可能性。
