軸類零件作為機(jī)械傳動(dòng)的 “骨架”，需在高速旋轉(zhuǎn)、重載摩擦中平衡 “表面耐磨” 與 “芯部抗沖擊” 的雙重需求。高頻感應(yīng)淬火通過電磁感應(yīng)的精準(zhǔn)加熱與快速冷卻，在軸類表面形成硬化層，同時(shí)保留芯部韌性，成為汽車、航空等領(lǐng)域提升軸類性能的 “標(biāo)配” 工藝，其技術(shù)邏輯與應(yīng)用價(jià)值值得深入解析。
高頻淬火對(duì)軸類零件的性能改造，源于對(duì) “趨膚效應(yīng)” 與 “馬氏體相變” 的精準(zhǔn)利用：
相較于鹽浴爐、箱式爐等傳統(tǒng)整體淬火，軸類高頻淬火的優(yōu)勢(shì)體現(xiàn)在 “精準(zhǔn)、高效、穩(wěn)定” 三大維度：
| 性能指標(biāo) | 高頻淬火 | 傳統(tǒng)整體淬火 |
|---|
| 硬化層控制 | 可通過頻率調(diào)節(jié)深度（0.5-2.5mm），誤差≤0.1mm | 整體加熱，硬化層不可控（易過深） |
| 熱影響區(qū) | 僅表面受熱，變形量≤0.05mm/m | 整體升溫，變形量≥0.2mm/m，需校直 |
| 能耗成本 | 局部加熱，節(jié)能 50% 以上 | 整體升溫，能耗高且加熱時(shí)間長（1-2 小時(shí) / 件） |
| 批量一致性 | 數(shù)控參數(shù)確保同批次硬度偏差≤±1HRC | 人工操作導(dǎo)致偏差 ±5HRC 以上 |
某機(jī)床廠數(shù)據(jù)顯示：高頻淬火的主軸，因變形量小，后續(xù)磨削余量從傳統(tǒng)淬火的 0.3mm 降至 0.1mm，單根軸加工時(shí)間縮短 40%。
不同行業(yè)的軸類零件，對(duì)高頻淬火的需求各有側(cè)重，但核心都是 “延長壽命、提升可靠性”：
汽車工業(yè)：
- 傳動(dòng)軸、半軸：表面硬度 HRC58-62，耐磨性提升 3 倍，10 萬公里路試后磨損量僅 0.1mm（傳統(tǒng)淬火達(dá) 0.3mm）；
- 凸輪軸：桃尖部位硬化層深度 1.2-1.5mm，抗沖擊疲勞壽命延長至原來的 2 倍，發(fā)動(dòng)機(jī)噪聲降低 3 分貝。
機(jī)械制造：
- 機(jī)床主軸：硬化層深度 0.8-1.0mm，配合低溫回火（200℃），精度保持性提升 50%，滿足高速切削需求；
- 齒輪軸：齒面與軸頸分步淬火，兼顧齒面耐磨與軸頸抗扭，變速箱壽命延長至 15 年（傳統(tǒng)工藝 8 年）。
航空航天：
軸類高頻淬火的質(zhì)量，依賴每一步的嚴(yán)格控制：
- 預(yù)處理：用噴砂或酸洗去除軸表面油污、氧化皮（確保渦流加熱均勻），對(duì)精密軸類需校直（原始彎曲≤0.03mm/m）。

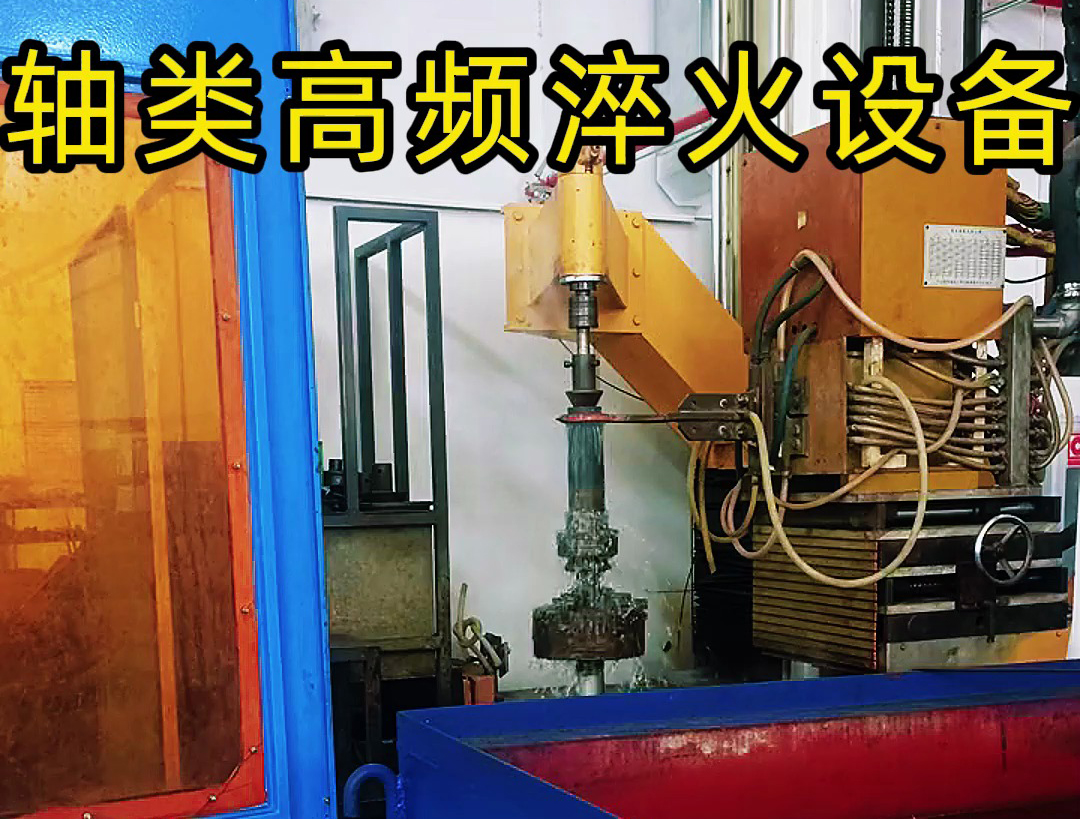

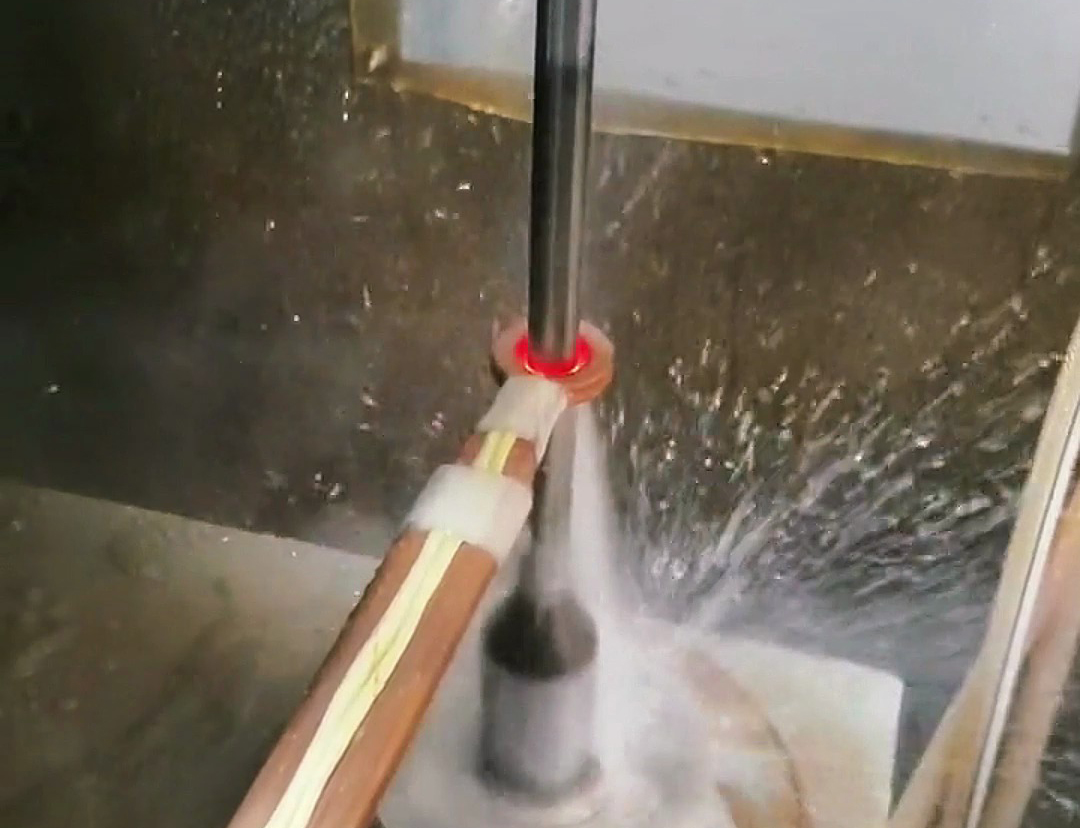

- 感應(yīng)加熱：根據(jù)軸徑選擇線圈（如 φ50mm 軸配 φ60mm 環(huán)形線圈），間隙保持 2-3mm；通過紅外測(cè)溫控制加熱溫度（850-950℃，碳鋼取中值，合金鋼取高值）。

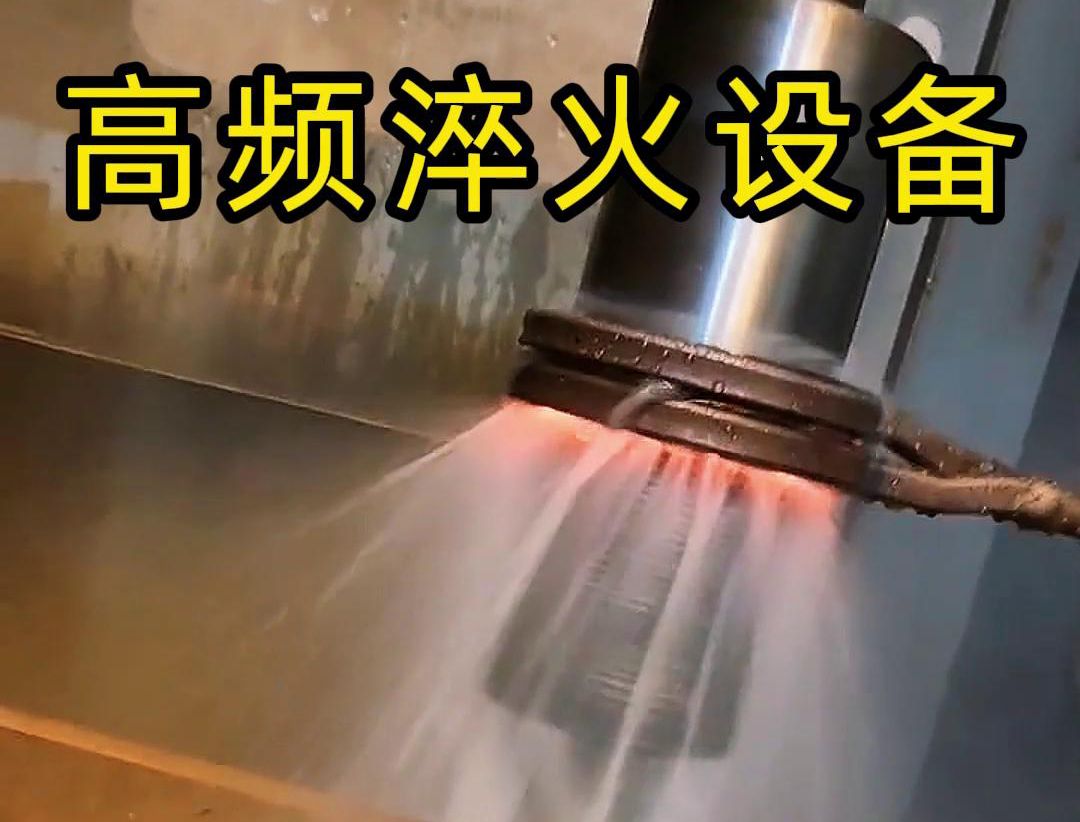

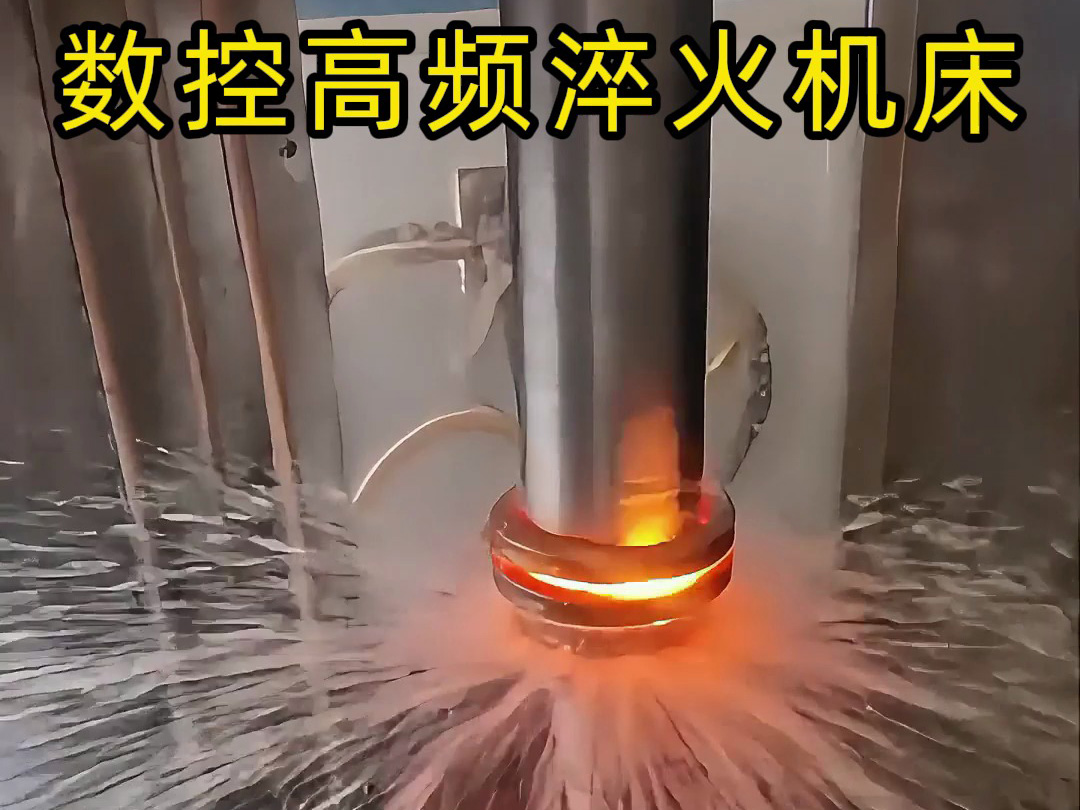

- 淬火冷卻：水淬適合碳鋼（冷卻快），油淬適合合金鋼（避免開裂）；對(duì)長軸采用 “旋轉(zhuǎn)噴淋”，確保圓周冷卻均勻（防止彎曲）。
- 低溫回火：150-300℃保溫 1-2 小時(shí)，消除 80% 以上的淬火內(nèi)應(yīng)力（避免使用中開裂），同時(shí)保持表面硬度（僅下降 1-2HRC）。
質(zhì)量檢測(cè)：
- 工程機(jī)械傳動(dòng)軸：某企業(yè)將傳統(tǒng)淬火改為高頻淬火后，軸表面硬度從 HRC45 提升至 HRC58，在重載工況下（單軸承載 5 噸），使用壽命從 6 個(gè)月延長至 18 個(gè)月，年更換成本降低 600 萬元。
- 航空發(fā)動(dòng)機(jī)軸：采用高頻淬火 + 真空處理，軸頸部位疲勞強(qiáng)度提升 50%，在 - 50℃至 150℃的極端溫差下，無裂紋產(chǎn)生，滿足航空安全標(biāo)準(zhǔn)。
軸類高頻淬火的本質(zhì)，是通過 “局部精準(zhǔn)硬化” 實(shí)現(xiàn)性能的 “定向升級(jí)”—— 既不需要整體提升材料成本，又能讓關(guān)鍵部位 “耐磨抗疲勞”。對(duì)于依賴軸類零件運(yùn)行的機(jī)械系統(tǒng)，這一工藝不僅是質(zhì)量保障，更是降本增效的 “隱形功臣”，其技術(shù)成熟度與應(yīng)用廣度，使其成為現(xiàn)代制造業(yè)不可或缺的基礎(chǔ)工藝。
|
