在汽車制動系統生產中，剎車蹄的熱處理質量直接關乎行車安全。其異形結構與摩擦片焊接區的特殊性，對淬火工藝提出嚴苛挑戰。我司通過高頻淬火機床的技術應用，系統性解決了弧形面均勻硬化、焊接區防裂及變形控制等難題。
剎車蹄呈不規則弧形，工作面需硬化處理，但摩擦片焊接區因材質差異（鑄鐵基體 + 鋼質摩擦片），在高溫下易產生熱應力集中。傳統淬火方式存在三大問題：弧形面硬度差超 15HRC、焊接區裂紋率達 8%、整體變形量超 0.3mm 導致裝配不良。
針對剎車蹄特性，選用定制化高頻淬火機床：

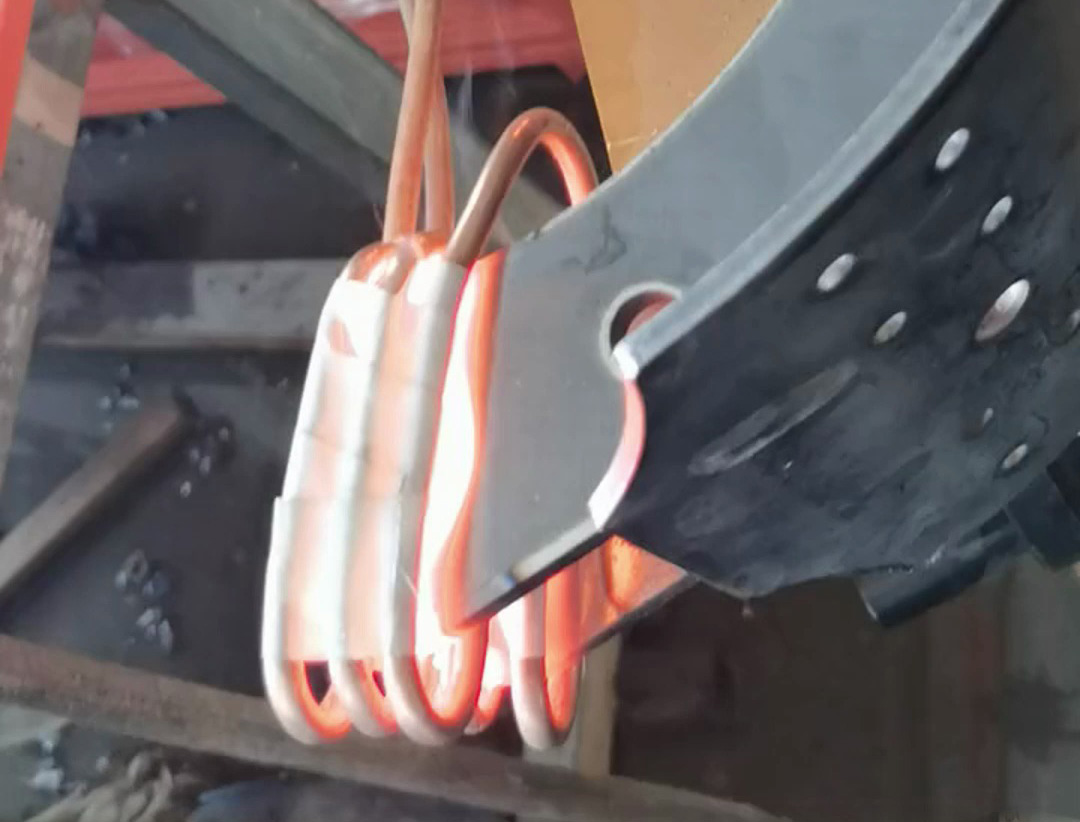

- 感應器設計：采用仿形螺旋式感應器，貼合剎車蹄弧形輪廓，配合導磁體使磁場均勻分布；
- 加熱策略：分區域控制功率，工作面以 80kHz 高頻快速加熱至 860℃，焊接區附近降低功率 30% 避免過熱；
- 冷卻系統：分段噴淋淬火液，工作面采用高壓噴射（0.5MPa），焊接區改用低壓霧化冷卻（0.2MPa）。
| 工藝環節 | 控制參數 | 監測手段 |
|---|
| 預熱階段 | 功率 60%，溫度 600℃，時長 8 秒 | 紅外熱像儀實時監控 |
| 加熱階段 | 功率 100%，溫度 860℃，時長 12 秒 | 熱電偶多點測溫 |
| 冷卻階段 | 淬火液濃度 8%，工作面冷卻時間 5 秒 | 流量計控制流量 |
| 回火階段 | 200℃低溫回火，時長 30 分鐘 | 恒溫箱程序控制 |
經高頻淬火處理后，剎車蹄性能顯著提升：
- 硬度均勻性：弧形工作面硬度波動≤5HRC，滿足標準要求；
- 焊接區保護：裂紋率降至 1% 以下，金相檢測顯示熱影響區晶粒無粗大；
- 變形控制：整體平面度誤差≤0.1mm，裝配通過率從 88% 提升至 99.2%；
- 生產效率：?jiǎn)螜C(jī)每小時處理 40 件，較傳統工藝效率提高 2 倍。
在批量生產中，我們總結出關鍵控制點：
- 上料校準：剎車蹄需用三爪卡盤精準定位，避免因裝夾偏心導致加熱不均；
- 感應器維護：每周檢查線圈水路，防止水垢影響加熱效率；
- 數據追溯：建立每件產品的淬火參數檔案，實現質量問題可回溯分析。
高頻淬火機床的應用，不僅突破了剎車蹄熱處理的技術瓶頸，更為汽車制動系統的安全性與可靠性提供了堅實保障。后續我們將探索智能化淬火參數自優化，進一步提升工藝穩定性。
|
