中頻熔煉爐熔煉時(shí)期金屬物質(zhì)的化學(xué)反應(yīng)

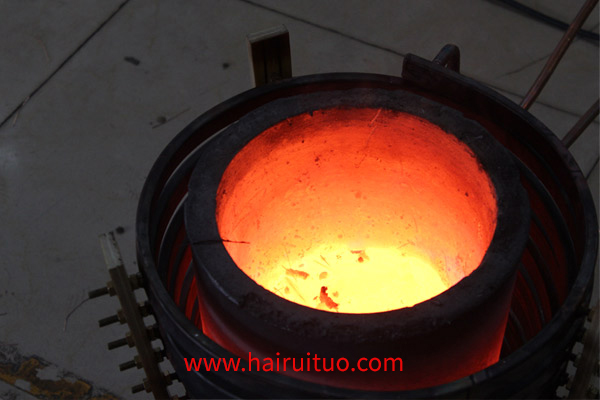

中頻熔煉爐機(jī)一般又稱中頻感應(yīng)加熱設(shè)備，發(fā)生在鋼渣界面時(shí)，有促進(jìn)上述三種反應(yīng)的條件：渣中含量高；吹氧強(qiáng)銅液溫度高；銅液中氧親和力大的素較少。脫磷是氧化熔煉的優(yōu)點(diǎn)。感應(yīng)爐內(nèi)的脫磷反應(yīng)如反應(yīng)產(chǎn)物進(jìn)入熔渣后與渣中形成穩(wěn)定的復(fù)合氧化物，固定在熔渣中：從上述反應(yīng)可以看出，脫磷的有利條件如下：

(1)渣中含有一定量的氧化鐵，當(dāng)含量在14%-16%之間時(shí)，具有除磷作用；

(2)渣堿度高，CaO含量高。

(3)渣量較大，約占銅液的4%；

(4)脫磷是放熱反應(yīng)，脫磷溫度應(yīng)適當(dāng)降低。

氧化期吹氧時(shí)，渣流動(dòng)性好，爐溫巧50℃左右，吹氧時(shí)停電。氧壓控制在0,25MPa左右，插入深度在坩堝中上部，位置不斷調(diào)整。氧化期結(jié)束后，更換新渣進(jìn)行精煉。

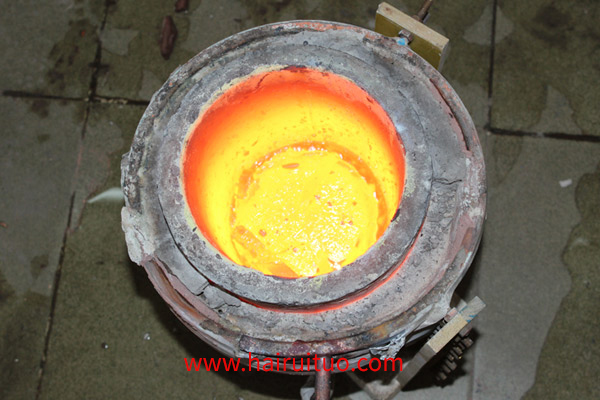

酸坩堝熔煉工藝酸坩堝熔煉時(shí)，使用含有Si060%-70%的酸渣。

坩堝的熔煉優(yōu)點(diǎn)如下:襯里使用壽命長(zhǎng)。這是因?yàn)槿蹮挏囟鹊停魉嵝栽扯雀撸髿庵械牡獨(dú)夂退魵馊菀咨⒌戒撘好妫凿撝械臍怏w含量低；

酸性法熔煉的銅液流動(dòng)性高，容易填充鑄造型電效率高。這是因?yàn)楦邷叵率⑸暗谋入娮柚敌∮阪V砂酸性坩堝熔煉的缺點(diǎn)如下

(1)精煉能力差，不能脫硫脫磷；

(2)含氧親和力大于硅的合金元素的鋼和金不能熔煉(3)鋼中的硅含量難以控制。

上述特性使得酸性感應(yīng)爐僅在鑄造中得到廣泛應(yīng)用。

在酸坩堝熔煉過(guò)程中，主要的物化反應(yīng)是錳的氧化，反應(yīng)形成的氧化錳與渣中的自由氧化硅結(jié)合形成硅錳復(fù)合氧化物，其反應(yīng)方式如下：

(MnO)+(Si02)=(MnOSi02)由于渣中含有大量反應(yīng)，所以一直向右。錳的燒損遠(yuǎn)大于堿性坩堝。碳也在熔化期的初始階段被氧化。當(dāng)高于巧妙的00℃時(shí)，銅液中的碳與渣中或坩堝表面的氧化硅反應(yīng)并增加硅。酸性坩堝還原精煉期等反應(yīng)的主要物化反應(yīng)是脫氧。其中沉淀脫氧起主要作用，擴(kuò)散脫氧只起次要作用。錳和鋁是沉淀脫氧劑的主要用途。
