中頻熔煉爐逆坐系統調試整流系統

中頻熔煉爐逆坐系統調試整流系統調試完畢后，去除臨時負荷，串聯合適的限流電阻后，與逆變器連接。因為控制單元已經檢查過了，所以在這個階段要重點檢查起動電路，抓住頻率和負荷的匹配問題。

1)檢查中頻熔煉爐啟動電路各部分的工作情況。

2)暫時切斷他的激一自激轉換信號的輸出端，使系統能夠在他的激狀態下工作的自激信號發生器能夠另外接通電源，但切斷其輸出，使逆變器激動時，自激信號發生器能夠輸出脈沖，但不能輸送到脈沖分配器

3)測試電路質量周數為0，并測試并聯和串聯電路的諧振頻率。

4)根據測得的逆變器負載回路的固有諧振頻率，適當調整他激信號發生器的輸出脈沖頻率。各種逆變器線路的工作頻率與負載諧振頻率的關系不同，這在前面已經描述過了。逆變器的工作頻率是可控硅的觸發脈沖頻率。

5)上述準備工作完成后，將電源輸送到主回路。調整DC輸出電壓設置，使DC電壓從零逐漸上升到額定值的1/4~1/3，然后逆變器就可以投入他的激工作。

6)中頻熔煉爐逆變器在他激動的情況下，檢測他清澈的自激轉換信號發生器的輸出，并根據此對轉換信號發出時相應的中頻電壓幅值進行整定；檢測自激信號發生器的輸出酗沖，并與輸入信號和可控硅觸發脈沖進行比較(使用示渡器)，以確定相位是否正確，并確定角度值。

7)停電后，恢復正常接線。再次通電，在低DC電壓下，他激轉自激。

然后，直流電壓逐漸上升到額定值。此時，應注意觀察顯示儀器的指示值，并確定截止和過壓保護參數。

8)中頻熔煉爐調整負載匹配，進一步調整功率因數補償電容量、耦合變壓器抽頭或感應絨的抽頭。

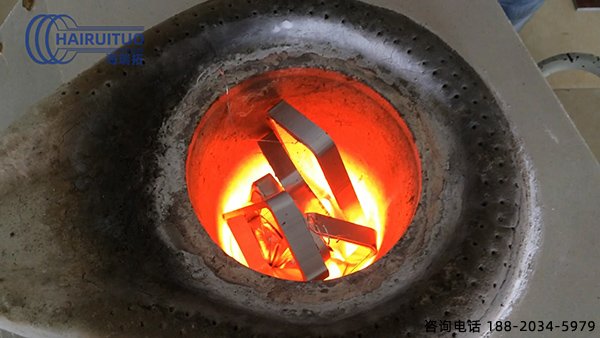

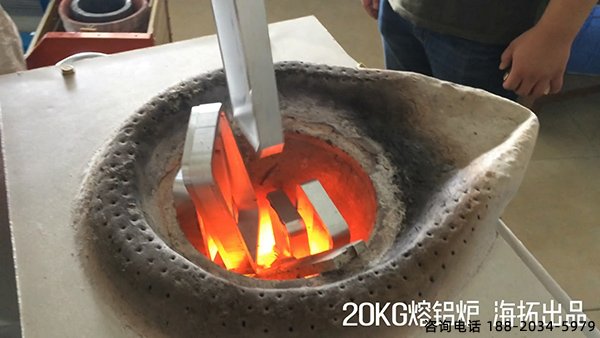

9)去除調試過程中串聯的限流電阻，進行熔煉試驗和啟動能力試驗。

應注意的是，為了便于啟動調試，除串聯逆變外，其它逆變器，先進行空載試驗(傳感器內不加料)，然后逐步加載。對于串聯逆中頻熔煉爐變，應進行帶載調試，因為它的帶載啟動不成問題，空載反而容易造成串聯電容器過壓。
