小型中頻感應熔煉爐-調節抗干擾調節過程

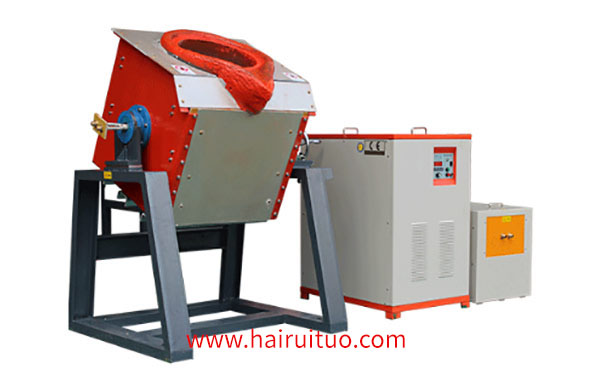

小型中頻感應熔煉爐系統的抗干擾調節過程假設該裝置正在運行，并將冷料投入爐內。這樣會干擾系統，從而導致等效阻抗降低，負載電壓降低，電壓反饋信號降低，電壓調節器輸入端出現正偏差(設置大于反饋)。同時，電流稠節器輸入端出現負偏差(電壓調節器輸出大干反饋)，電流調節器輸出按比例積分上升，整流橋可控硅控制角自動減小，整流電壓U回升，保持系統電壓穩定。

對于小型中頻感應熔煉爐的電流調節器，由于電壓調節器的輸入信號增加，為了消除輸入端的偏差信號，要求電流反饋信號也相應增加。因此，輸出電流和d最終會達到比以前更大的新的穩定狀態。相反，如果干擾是由負載阻抗升高引起的，電壓調節器的輸入會出現負偏差，電流節器的輸入會出現正偏差。調節結果是電壓穩定不變，電流后穩定在較前略低的值上。

小型中頻感應熔煉爐中頻裝置帶載(滿爐)啟動工作過程。如果是空載(空爐)啟動，由于感應器中沒有加熱的物體，早期出現的大電感反射電阻極小，所以負載等效阻抗很大。啟動后，電壓電流沿OE線變化，E點為空載運行點，負載電壓達到額定值，電流很小。從啟動到加料，工作點將從E移動到D移動到C。當加入冷料時，有可能向B點移動，然后，隨著爐料溫度的升高，工作點由B返回C，甚至向D移動。同前調整過程。
