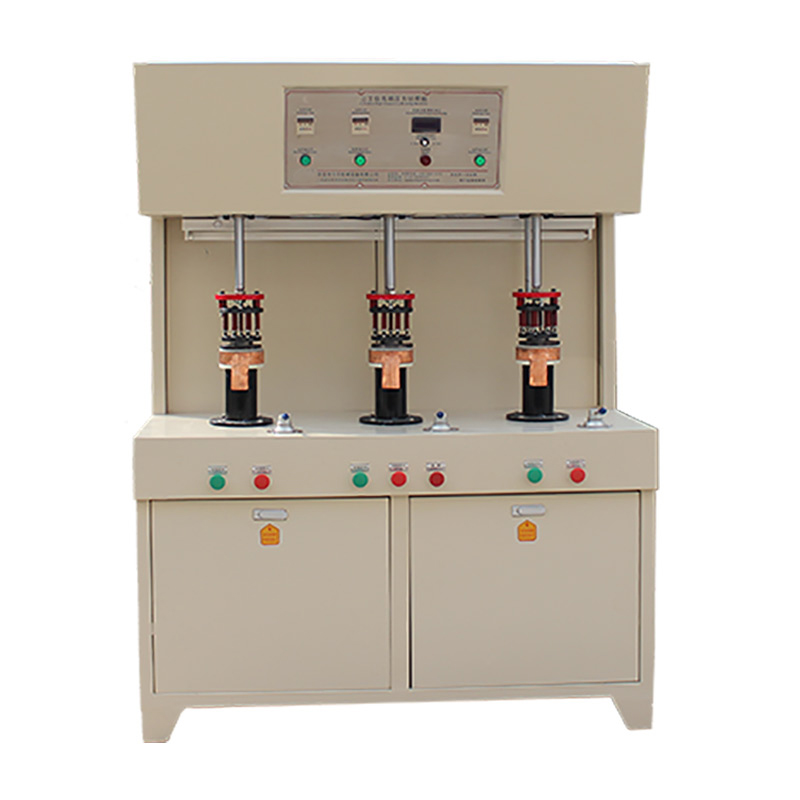

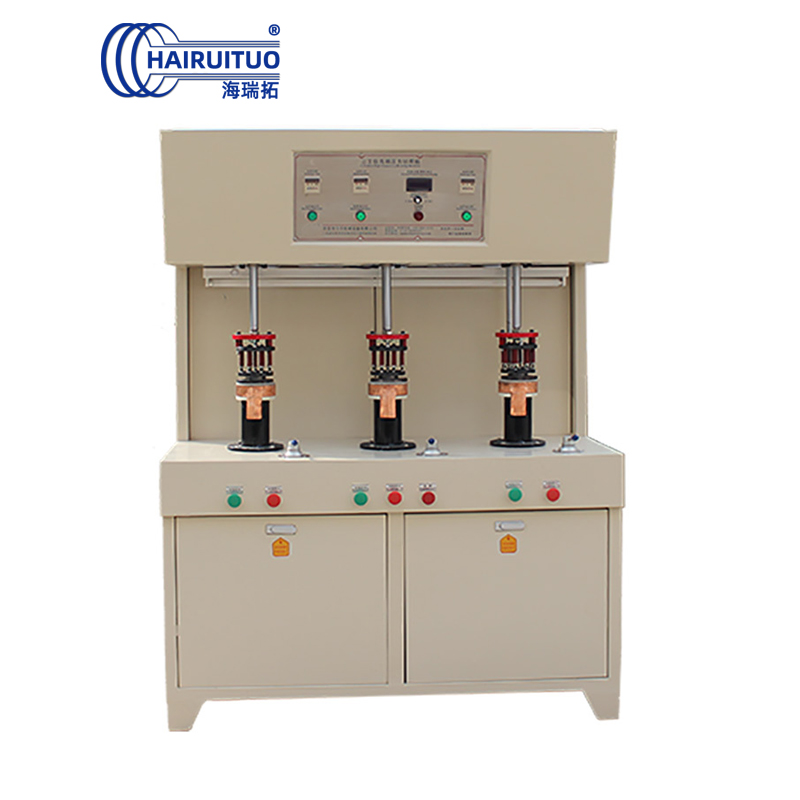

銅鍋高頻釬焊機 三工位高頻焊機

銅鍋高頻釬焊機 三工位高頻焊機配置

● 加熱電源功率：60KW-250KW；

● 生產能力：5-10件/分鐘；

● 焊接加熱溫度均勻，分三次將復合鍋底加熱到適當溫度，有效避免了平面型感應加熱器的加熱盲區，從而使加熱溫度更加均勻；

● 采用CPU和PLC對水、電、氣全方位監控，并設有聲、光報警裝置和故障自診功能；

● 局部感應加熱，大大減少拋光工作量，而且即開即用，無需余熱；

● 機電一體化設計，體積小，設備安裝極為簡單；

● 采用純水循環處理系統，數字式流量監控系統，PLC自動控制系統，CPU自動檢測水流量；

● 轉盤式旋轉工作臺，操作簡單，大大降低了工作強度。

設備參數

     高頻釬焊機是通過感應電流把焊接物加熱到一定溫度使焊料熔化，從而把兩種一樣材質或不同材質的金屬連接在一起的感應加熱設備。高頻釬焊機的釬焊過程：表面清洗好的工件以搭接型式裝配在一起，把釬料放在接頭間隙附近或接頭間隙之間。當工件與釬料被加熱到稍高于釬料熔點溫度后，釬料熔化（工件未熔化），并借助毛細管作用被吸入和充滿固態工件間隙之間，液態釬料與工件金屬相互擴散溶解，冷疑后即形成釬焊接頭。

   我司生產制造出的系列高頻復底釬焊機，質量穩定可靠，是國內較早研制釬焊設備的廠家，在生產家電產品的行業中享有盛譽。海拓全新一代高頻復底釬焊機正式將這種新興的高頻復底釬焊技術，并結合高頻感應加熱原理，對家電行業中電熱水壺發熱盤、燒鍋、煎鍋、豆?jié){桶、咖啡壺、料理機、電熨斗、煮面鍋等各種產品進行焊接的專用設備。


高頻釬焊機品質優異，人性化設計，操作簡單，無需專業的焊接工人，經過簡單的培訓，即可上機操作，可根據被加工工件的當前狀態，進行適時、精-確的自動控制，比如通過模擬或數字電路處理，調整功率或頻率，使工件加熱溫度或深度自動調節，滿足工藝要求。感應加熱調節比較精細，通常是通過調節相移，脈沖占空比等參數調節加熱功率，一旦加熱溫度根據工藝要求確定后，由于自身的負反饋作用，就會被保持在該溫度恒定不變，實現恒功率控制。溫度均勻性好溫差可控制在1%，提高產品質量和合格率。



     適用于小家電行業中發熱盤、電熱水壺、咖啡壺、豆?jié){桶、煎鍋、炒鍋、燒鍋、煲類等各種電熱炊具的釬焊，主要用于不銹鋼鍋、鋁鍋（或其它容器）上一次性將一塊均熱用的鋁板或鋁質電熱管同時復合在鍋上，在壓力下感應加熱實現一次性完成焊件的牢固連接。釬焊直徑范圍φ80~φ160。

1、采用德國西門子IGBT固態逆變技術，高效節能，輸出功率大。

2、數字鎖相技術，實現頻率自動跟蹤。

3、即可手動操作，也可半自動和全自動操作；

4、模塊化設計，安裝簡單，操作方便，無需調試。

5、保護功能完善，可靠性高，易維修。

6、便于安裝在生產線上，易于實現機械化和自動化，便于管理，可有效地減少運輸，節約人力，提高生產效率。

7、滿負荷負載率設計，可連續24小時工作。

8、可取代其它加熱方式（如氣體、焦煤、油爐、電爐、電子管高頻等），節能環保。

>>>高頻釬焊機--安全操作指南



    開機前，首先檢查水、氣、電是否接通，接通后即可進行下列操作；
    機器通電后，禁止觸摸電源、切換器、變壓器所有輸入輸出接頭，以免造成人身傷亡，在沒有關閉控制箱門時，不可開啟電源，以免出現傷亡事故；
    焊鍋頭上沒有感應鐵板的情況下嚴禁加熱，否則電源會因空載而燒壞；
    在更換石棉板壓模及裝卸鍋時，請戴好耐熱手套，避免燙傷；
    合上控制箱空氣開關置于接通狀態，此時可進行手動操作各個按鈕，按“加熱計時”按鈕，彈簧壓模下降，此時對應切換器觸點自動閉合，按“點動升降”按鈕，壓模可升降，“點動升降”按鈕主要作用是調整對模。





>>>高頻釬焊機--維護及保養



    每班工作完畢后對設備進行除塵：因為焊料焊劑對設備有腐蝕、導電作用容易損壞設備；
    應避免陽光暴曬、雨淋、潮濕等；
    設備的維修應由專業人員進行，進入設備內部檢測維修，請切斷電源，并在開關處懸掛維修牌，停止輸送水設備；
    當工作完成后首先關閉控制箱電源，15分鐘后才能停止供水，以免損壞電源；
    設備必須接地并經常檢查連接是否可靠；
    工作完畢后必須切斷總電源。
