45號鋼淬火是鋼的熱處理過程中常見的一種工藝，淬火能夠讓金屬表面的硬度等性能等到提高，下面海瑞拓機(jī)電帶大家一起來了解一下45號鋼淬火的淬火熱處理工藝，感興趣的朋友一起進(jìn)來看看吧。
1.1 預(yù)備熱處理
45號鋼鍛軋件通常情況下不進(jìn)行退火處理，其原因有二：
一是，退火時(shí)間如果過長，很容易產(chǎn)生鐵素體集聚，導(dǎo)致組織不均勻現(xiàn)象;.
二是，因?yàn)?5號鋼鍛軋件作退火處理周期較長，導(dǎo)致生產(chǎn)效率較低。45號鋼預(yù)備熱處理一般采用高溫回火與正火。45號鋼鍛軋件通常控制在724℃以內(nèi)，這樣不但不產(chǎn)生結(jié)晶過程，同時(shí)能夠降低其內(nèi)應(yīng)力，硬度大大降低，易于下一步的切削加工工藝
1.2 低溫球化退火
低溫球化退火是把工件加熱到共析轉(zhuǎn)變溫度Acl以下進(jìn)行保溫，然后緩冷冷卻，從而獲得球化組織的熱處理方法，5號鋼鍛軋件的溫度在接近724℃時(shí)，要進(jìn)行長時(shí)間保溫階段，這樣片狀球光體就會(huì)發(fā)生轉(zhuǎn)變，成為球狀珠光體，其硬度在145HB之內(nèi)，其強(qiáng)韌性較好，為冷擠壓奠定了基礎(chǔ)。
1.3.淬火
45號鋼的淬火就是將鋼加熱到Ac3(亞共析鋼)或Ac1(過共析鋼)以上溫度，經(jīng)過保溫后置人各種不同的冷卻介質(zhì)中(V冷應(yīng)大于V臨)，以獲得馬氏體組織。由于45號鋼的奧氏體穩(wěn)定性相對較差，因此為獲得高硬度的馬氏體組織需要對其加熱后快速進(jìn)行淬火冷卻。45號鋼具有良好的導(dǎo)熱性，在淬火時(shí)，可以直接人爐，不需要預(yù)熱，根據(jù)工件的相關(guān)技術(shù)要求來選擇溫度的高低，一般加熱溫度控制在860℃一820℃之間。
1.4臨界溫度淬火
大量實(shí)驗(yàn)表明，45號鋼處于780℃臨界溫度進(jìn)行淬火時(shí)，能夠獲取極細(xì)小的奧氏體晶粒，使其韌性大大提高，同時(shí)也顯著降低了裂紋敏感性。一些截面尺寸相差懸殊的工件，在淬火時(shí)容易產(chǎn)生裂紋，而對其進(jìn)行臨界溫度淬火處理時(shí)，可以大大降低產(chǎn)生裂紋的概率。
1.5高頻淬火

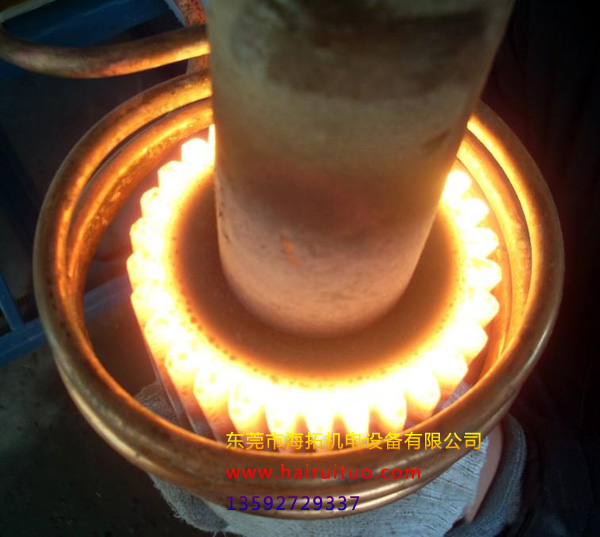

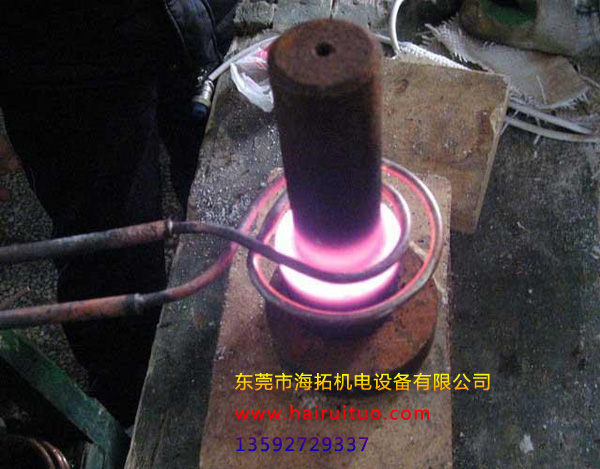

高頻淬火是通過感應(yīng)加熱設(shè)備，對工件進(jìn)行感應(yīng)加熱，迅速加熱零件表面，然后迅速淬火的一種金屬熱處理方法。高頻加熱速度控制范圍在200—1 000℃，s之間時(shí)，其臨界溫度也對應(yīng)升高，因此，故45號鋼鍛件的淬火加熱溫度在880。920℃之間，一般較其他類型的鋼高大約80——1000℃有時(shí)更高一些。這樣45號鋼在高頻淬火被加熱的速度很快，其組織細(xì)小，應(yīng)力增加，能夠使鍛件達(dá)到62-66 HRC的硬度，具有了高耐磨性，強(qiáng)疲勞抗力以及較小的缺口敏感性的特點(diǎn)。
以上就是海瑞拓機(jī)電為大家講解的有關(guān)45號鋼淬火的淬火熱處理工藝的相關(guān)內(nèi)容，如果你有更多優(yōu)秀的文章可以一起分享給大家哦。 |
