“廢銅沒(méi)用？” 用海瑞拓高頻熔煉爐的實(shí)測(cè)結(jié)果打破質(zhì)疑 —— 客戶郵寄的紫銅廢料（包括邊角料、斷絲、舊管件等），投入設(shè)備后僅需 3 分鐘即熔化為均勻銅水，不僅證明廢銅的再生價(jià)值，更展現(xiàn)高頻熔煉在工業(yè)級(jí)銅料回收中的高效與可靠。
- 廢銅原料：客戶提供的紫銅廢料（純度約 95%，含少量氧化皮和雜質(zhì)），總重量 2kg，剪成 5-10cm 小塊便于投料；
- 熔煉設(shè)備：海瑞拓 25kW 高頻熔煉爐，配備石墨坩堝（容量 3L）、紅外測(cè)溫儀（精度 ±5℃）；
- 輔助工具：石墨攪拌棒（除渣用）、防護(hù)面罩、耐高溫手套。
0-30 秒：投料與預(yù)熱

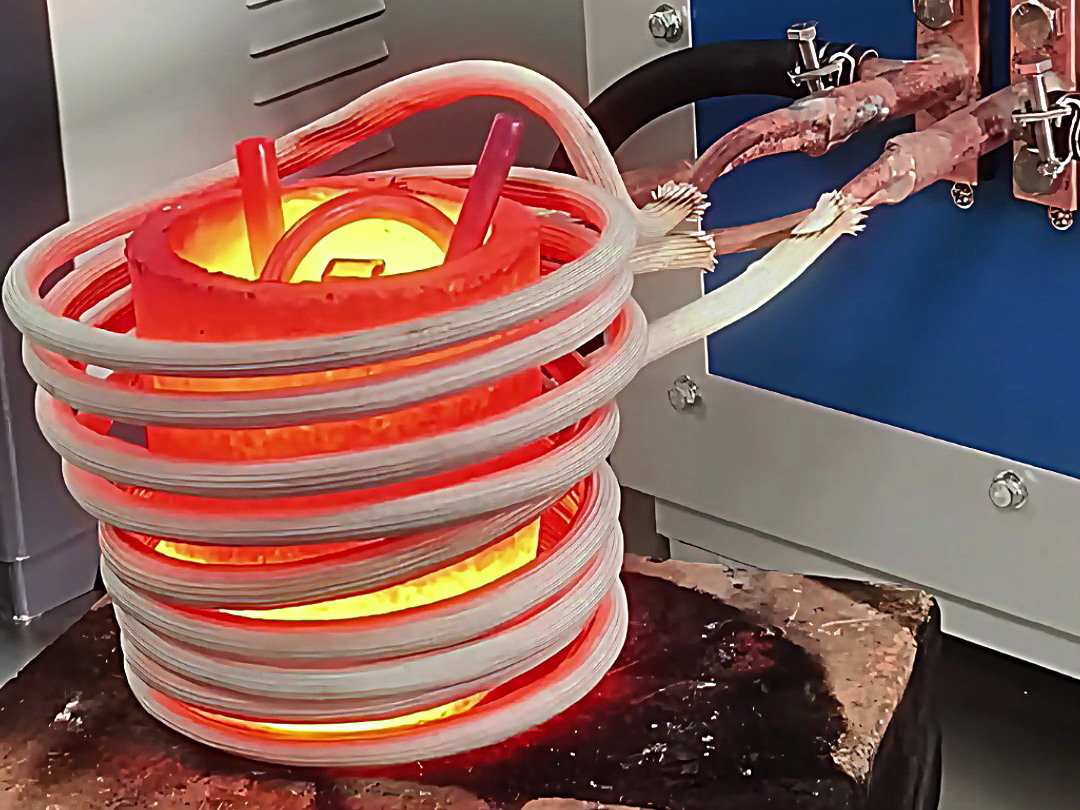

將廢銅塊放入石墨坩堝，啟動(dòng)高頻設(shè)備（頻率 30kHz，功率 20kW），坩堝內(nèi)產(chǎn)生交變磁場(chǎng)，紫銅因感應(yīng)生熱開(kāi)始升溫，表面氧化皮逐漸發(fā)黑。
30 秒 - 1 分鐘：局部熔融
溫度升至 800℃時(shí)，小塊紫銅邊緣開(kāi)始熔化，形成小面積銅液；設(shè)備自動(dòng)提升功率至 25kW，加速整體升溫。
1-2 分鐘：整體熔融
溫度突破 1083℃（紫銅熔點(diǎn)），大部分廢銅轉(zhuǎn)化為液態(tài)，表面漂浮少量氧化渣（可通過(guò)石墨棒撇除），銅液呈現(xiàn)亮紅色（約 1100℃）。
2-3 分鐘：均勻化處理
維持溫度 1150℃，攪拌銅液使成分均勻，雜質(zhì)沉淀至坩堝底部，最終得到 2kg 純凈銅水（損耗率≤3%，遠(yuǎn)低于傳統(tǒng)焦炭熔煉的 8%）。
紫銅導(dǎo)電性強(qiáng)（電阻率 1.72×10??Ω?m），高頻電流（30-50kHz）產(chǎn)生的渦流可直接作用于銅料內(nèi)部，實(shí)現(xiàn) “從內(nèi)到外” 的整體加熱，熱效率達(dá) 70% 以上（傳統(tǒng)焦炭爐熱效率僅 30%），因此升溫速度比傳統(tǒng)方式快 5-8 倍。
- 批量處理：若升級(jí)至 50kW 設(shè)備，單次可熔煉 10kg 紫銅，耗時(shí)僅 5 分鐘，每小時(shí)產(chǎn)能達(dá) 120kg，滿足中小型銅加工廠的回收需求；
- 雜質(zhì)容忍度高：對(duì)含氧化皮、油污的廢銅，高頻熔煉時(shí)可通過(guò) “高溫除氣”（1150℃以上）去除氣體雜質(zhì)，配合造渣劑（如硼砂）吸附固態(tài)雜質(zhì)，最終銅水純度可達(dá) 99.5% 以上，直接用于鑄造銅件。
經(jīng)高頻熔煉的紫銅水可直接用于：
- 鑄造再生銅件（如閥門(mén)、管件），性能與原生銅相當(dāng)；
- 電解精煉：進(jìn)一步提純至 99.99%，作為電線電纜原料；
- 合金調(diào)配：加入鋅、錫等元素，制成黃銅、青銅等合金。
以本次 2kg 廢銅為例，傳統(tǒng)處理方式僅能按 “廢銅價(jià)” 回收（約 60 元 /kg），而熔煉后作為再生銅原料，價(jià)值提升至 80 元 /kg，溢價(jià) 33%，真正實(shí)現(xiàn) “變廢為寶”。
3 分鐘的實(shí)測(cè)結(jié)果，不僅證明海瑞拓高頻熔煉爐的高效，更揭示了廢銅再生的巨大價(jià)值 —— 高頻技術(shù)讓 “廢銅→原料” 的轉(zhuǎn)化過(guò)程更快速、更純凈、更經(jīng)濟(jì)，無(wú)論是小型回收點(diǎn)還是中型加工廠，都能通過(guò)這種方式實(shí)現(xiàn)廢銅的高效利用。事實(shí)勝于雄辯，高頻熔煉的實(shí)力，就在這鍋滾燙的銅水中。
|
