帶旋轉盤的小軸自動化淬火機床技術解析：高效精準淬火解決方案
在機械制造領域，小軸類零件（直徑≤50mm，長度≤300mm）的淬火質量直接影響傳動系統的耐磨性與疲勞強度。帶旋轉盤的自動化淬火機床通過集成旋轉定位、感應加熱、智能控制與循環冷卻系統，實現了小軸類零件的批量精準淬火。某汽車零部件廠的應用數據顯示，該設備使小軸淬火的硬度均勻性誤差≤±2HRC，生產效率較傳統設備提升 3 倍，不良率下降至 0.8% 以下。
設備系統架構與核心組件
一、旋轉盤定位系統
- 采用中空式伺服旋轉盤（直徑 300-500mm），定位精度 ±5″，承重≤50kg
- 盤體表面刻制 T 型槽與定位銷孔，適配不同規格工裝夾具
- 伺服電機 + 諧波減速器傳動，轉速 0-300rpm 可調（分辨率 0.1rpm）
- 支持工件自轉（實現圓周均勻加熱）與分度旋轉（多工位切換）雙模式
二、感應加熱系統
模塊名稱 | 技術參數 | 工藝作用 |
中頻電源 | 功率 20-60kW，頻率 1-10kHz | 深度加熱（趨膚深度 1-3mm） |
加熱線圈 | 定制式仿形線圈（紫銅材質） | 磁場聚焦工件待淬火區域 |
紅外測溫儀 | 波長 1.0μm，測溫范圍 200-1200℃ | 實時溫度閉環控制 |
注：針對 φ10mm 軸類零件，采用 3kHz 頻率加熱，趨膚深度約 1.8mm，符合表面淬火需求
三、智能控制系統
- 西門子 S7-1200 PLC+10 寸觸摸屏，支持 100 組工藝配方存儲
- 數據接口：OPC UA 協議，可對接工廠 MES 系統
標準化淬火工藝流程
一、上下料與工裝定位
- 自動上下料：
- 桁架機器人抓取（定位精度 ±0.1mm），支持料倉容量 50-100 件
- 工件定位：通過軸向定位塊與徑向 V 型塊，重復定位精度≤0.03mm
- 工裝設計：
- 采用彈簧夾頭結構（夾持范圍 φ5-50mm），跳動量≤0.02mm
- 絕緣陶瓷墊片隔離工件與夾具，避免感應加熱漏磁

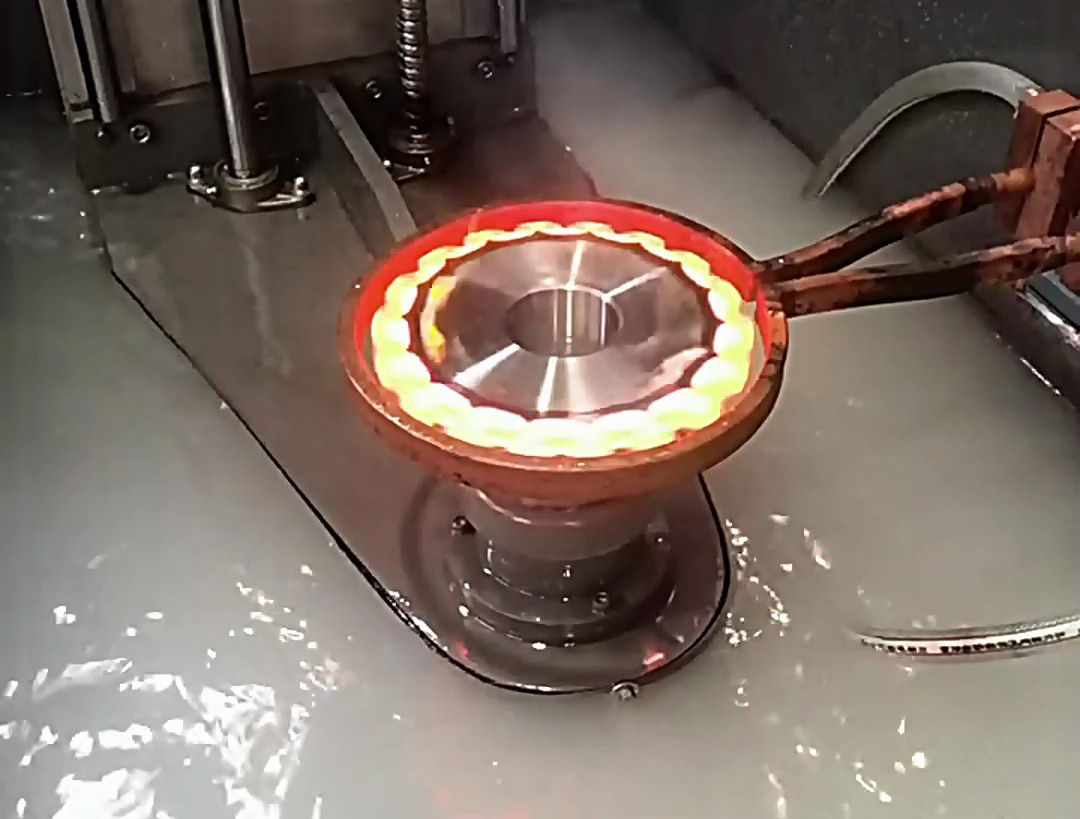

二、旋轉感應加熱工藝
- 多工位加熱模式：
- 旋轉盤設置 4-6 個工位，同步完成上料、加熱、冷卻、下料工序
階段 | 轉速 | 功率 | 時間 | 目標溫度 |
預熱 | 100rpm | 40kW | 5s | 600℃ |
奧氏體化 | 200rpm | 60kW | 8s | 860±10℃ |
保溫 | 150rpm | 30kW | 3s | 850℃ |
- 旋轉加熱優勢：
- 圓周方向溫度均勻性≤±3℃（傳統固定加熱誤差 ±8℃）
- 避免局部過熱：通過旋轉使工件表面受熱一致
三、淬火冷卻系統
- 噴淋冷卻：
- 扇形噴嘴（角度 60°），水壓 0.3-0.6MPa
- 冷卻液：PAG 淬火液（濃度 5-8%），冷卻烈度 H=0.5-0.8
- 浸液冷卻（可選）：
- 攪拌速度 200-300rpm，溫度控制 20-40℃
- 冷卻時序控制：加熱完成后 0.5 秒內啟動冷卻，確保相變充分進行
關鍵技術難點與解決方案
一、細長軸淬火變形控制
問題類型 | 原因分析 | 解決方案 |
徑向跳動超差 | 加熱不均勻 | 旋轉盤動平衡校準（殘余不平衡量≤5g?mm） |
軸向彎曲 | 冷卻應力集中 | 分段階梯式冷卻（先噴后浸） |
橢圓度超標 | 工裝夾持力不均 | 采用等距三點夾持結構 |
二、溫度精準控制技術
- 負載自適應：根據工件直徑自動調整功率（公式 P=K×D2，K=0.12-0.15）
- 熱損耗修正：建立環境溫度 - 加熱時間補償模型（20℃為基準，每 ±10℃調整 ±1s）
生產應用案例與性能數據
一、汽車轉向軸淬火
某主機廠應用數據：
- 效率提升：?jiǎn)伟喈a(chǎn)能從 200 件增至 650 件，設備 OEE 達 89%
- 表面硬度：52-56HRC，均勻性 ±1.5HRC
- 硬化層深度：1.2-1.5mm，偏差≤±0.1mm
- 成本節約：人工成本下降 75%，能耗降低 32%（0.15kWh / 件→0.1kWh / 件）
二、電機轉子軸淬火
技術對比：
指標 | 自動化淬火機床 | 傳統人工淬火 |
淬火時間 | 12-15s | 30-40s |
硬度合格率 | ≥99.2% | ≤93% |
變形超差率 | ≤0.8% | ≥5% |
能耗 | 0.12kWh / 件 | 0.25kWh / 件 |
設備維護與安全規范
一、預防性維護計劃
- 旋轉盤軸承潤滑（高溫鋰基脂，NLGI 2 級）
- 感應線圈水路流量（≥10L/min）與電導率（≤50μS/cm）
- 紅外測溫儀精度（對比熱電偶，誤差≤±1℃）
- 旋轉定位精度（激光干涉儀檢測，≤±10″）
二、安全防護體系
- 電磁輻射控制：設備周邊 1m 處磁場強度≤2V/m（GB 8702-2014 標準）
- 高溫防護：加熱區域加裝隔熱屏（表面溫度≤50℃），急停按鈕響應時間≤0.5s
技術發展趨勢：智能化與柔性化
一、智能淬火系統升級
- 數字孿生應用：
- 建立小軸淬火數字模型，預測變形量（誤差≤0.05mm）
- 基于 50 萬組數據訓練的 AI 算法，自動優化加熱參數
- 自適應工藝調整：
- 視覺識別工件尺寸（精度 ±0.02mm），自動調用匹配工藝
二、柔性化生產改造
- 快速換型：旋轉盤工裝快換結構（換型時間≤8 分鐘），支持 5-50mm 軸類零件
- 多品種混線：MES 系統下達工單后，設備自動切換工藝參數（支持 20 種以上產品）
某智能工廠的實踐表明，采用第四代帶 AI 診斷的自動化淬火機床后，小軸淬火的工藝調試時間從 8 小時縮短至 1.5 小時，非計劃停機率下降 70%，展現出智能制造在熱處理領域的應用潛力。這種將旋轉定位、精準加熱與智能控制深度融合的技術，正成為小批量多品種軸類零件淬火的標準解決方案。
|
