異種金屬釬焊技術突破：高頻焊機在不銹鋼 / 銅、鋁 / 銅焊接中的應用

在金屬連接工藝領域，異種金屬焊接一直是技術難點。不銹鋼與銅、鋁與銅的焊接，因材料物理化學性質差異，常面臨結合強度不足、熱變形大等挑戰。近期，我們通過實際工藝驗證發現，采用海瑞拓手持式高頻焊機進行異種金屬釬焊，可顯著提升焊接質量與效率，為行業提供了新的技術解決方案。

一、異種金屬焊接的核心難點

1. 物理性質差異：不銹鋼導熱系數（16 W/(m?K)）遠低于銅（401 W/(m?K)），焊接時熱量分布不均，易導致銅側過熱熔塌或不銹鋼側未熔合。
2. 冶金相容性差：不銹鋼中的鉻、鎳與銅難以形成固溶體，界面易生成脆性金屬間化合物（如 Cu?Ni、Fe?Cu??等），降低接頭強度。
3. 表面氧化膜：鋁與銅焊接時（如 6061 鋁與 H62 黃銅），鋁表面 Al?O?膜（熔點 2050℃）難以破除，易形成氣孔或虛焊。

二、高頻釬焊技術的突破路徑

1. 非接觸式精準加熱：
   感應線圈通入 200-400kHz 高頻電流，在工件表面激發渦流生熱，加熱速度達 50-100℃/ 秒，可快速將焊接區域升溫至釬料熔點（如銀基釬料 HL304 熔點 960℃），而母材基體溫度＜600℃，減少熱變形。
2. 磁場聚焦控制：
   定制仿形線圈（如不銹鋼管與銅管焊接時采用分體式環形線圈），將磁場集中于焊接界面，加熱深度可控（0.5-2mm），避免 “不銹鋼未熱、銅件過熔” 的不均問題。
3. 釬料與工藝優化：
   • 釬料選擇：不銹鋼 - 銅焊接采用含鎳銀釬料（如 HL312，含鎳 10%），促進界面冶金結合；鋁 - 銅焊接選用鋅鋁釬料（Zn-15Al），熔點 430-460℃，降低鋁側氧化風險。
   • 助焊劑匹配：不銹鋼 - 銅焊接使用含氟化物助焊劑（如 Almit 107），破除不銹鋼表面鉻氧化膜；鋁 - 銅焊接采用無酸鋁用助焊劑，噴涂量控制在 0.02mg/mm2 以內。

三、實戰工藝驗證與數據

1. 不銹鋼管（φ20mm×2mm）與銅管（φ20mm×1.5mm）焊接
   • 設備參數：
     機型 HT-SH-10（10kW，200kHz），加熱時間 8 秒，功率 70%（7kW），配合氬氣保護（流量 3L/min）。
   • 焊接效果：
     • 界面金屬間化合物層厚度≤20μm，抗剪強度≥220MPa（達到銅母材 85%）；
     • 泄漏測試（0.8MPa 氣壓）無氣泡，符合 ASME B31.3 工業管道標準。

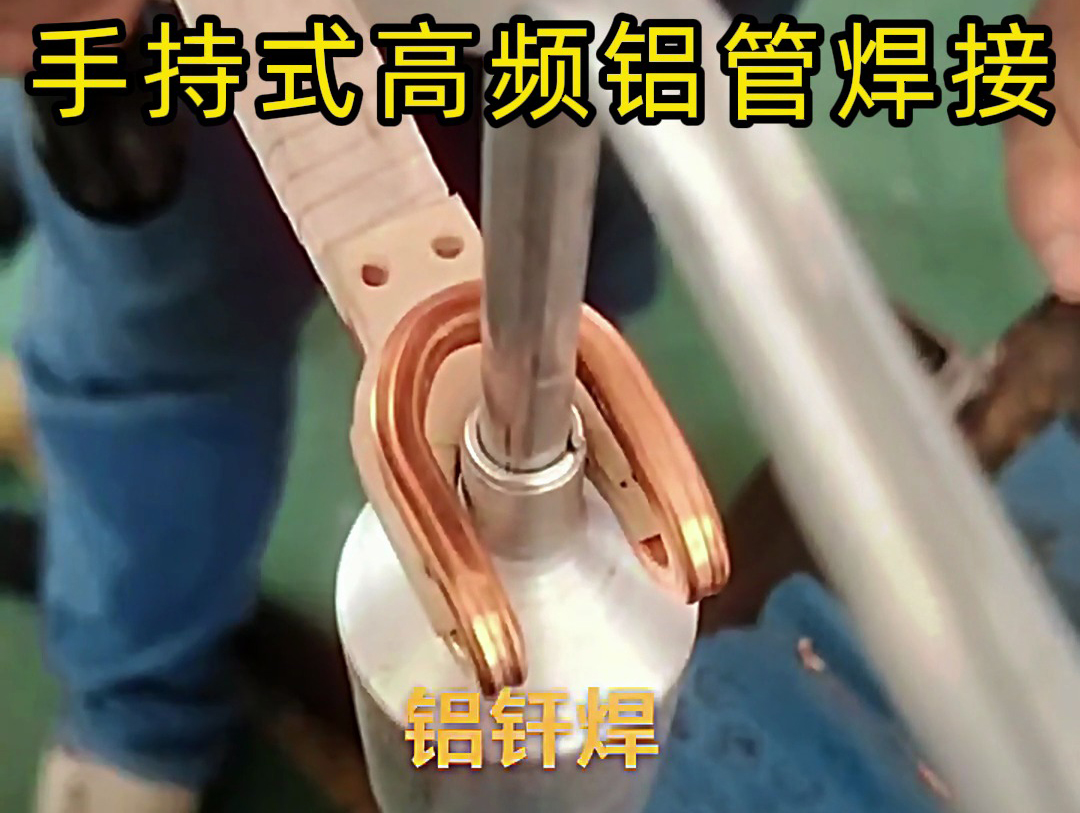

2. 鋁管（φ12mm×1mm，6061 材質）與黃銅管（φ12mm×1mm，H62 材質）焊接
   • 工藝要點：
     采用 “階梯式加熱”：先以 50% 功率（5kW）預熱鋁管至 300℃（2 秒），再以 100% 功率加熱銅側至 500℃（3 秒），釬料選用 Zn-15Al 箔（厚度 0.1mm）。
   • 檢測數據：
     • 彎曲測試（180°）無裂紋，抗拉強度 180MPa；
     • 鹽霧腐蝕測試（5% NaCl 溶液，500 小時）界面無腐蝕開裂。

四、對比傳統工藝的技術優勢

五、工藝延伸與行業應用

1. 制冷行業：
   在空調熱泵系統中，實現不銹鋼波紋管與紫銅主管的焊接，替代傳統法蘭連接，減少漏氟風險，提升系統能效 5%。
2. 電子電器：
   鋁散熱片與銅端子的焊接，解決傳統鉚接導熱效率低的問題，熱阻降低 30%，適用于大功率電源模塊。
3. 醫療器械：
   鈦合金支架與純銅電極的焊接，結合強度≥150MPa，滿足 ISO 13485 生物相容性要求，用于心臟起搏器內部組件連接。

六、技術總結與展望
