全自動臥式中頻淬火機床：軸類工件高效淬火的智能解決方案

全自動臥式中頻淬火機床：軸類工件高效淬火的智能解決方案

一、設備核心架構與自動化流程

1. 全工序閉環自動化

• 上料模塊：
  • 振動盤或桁架機械手臂自動抓取工件（軸類直徑 φ20-φ150mm，長度≤1000mm），通過視覺傳感器檢測工件方向與尺寸，上料合格率≥99.5%；
  • 氣動夾具精準定位工件中心，軸向定位誤差≤±0.02mm。
• 中頻加熱模塊：

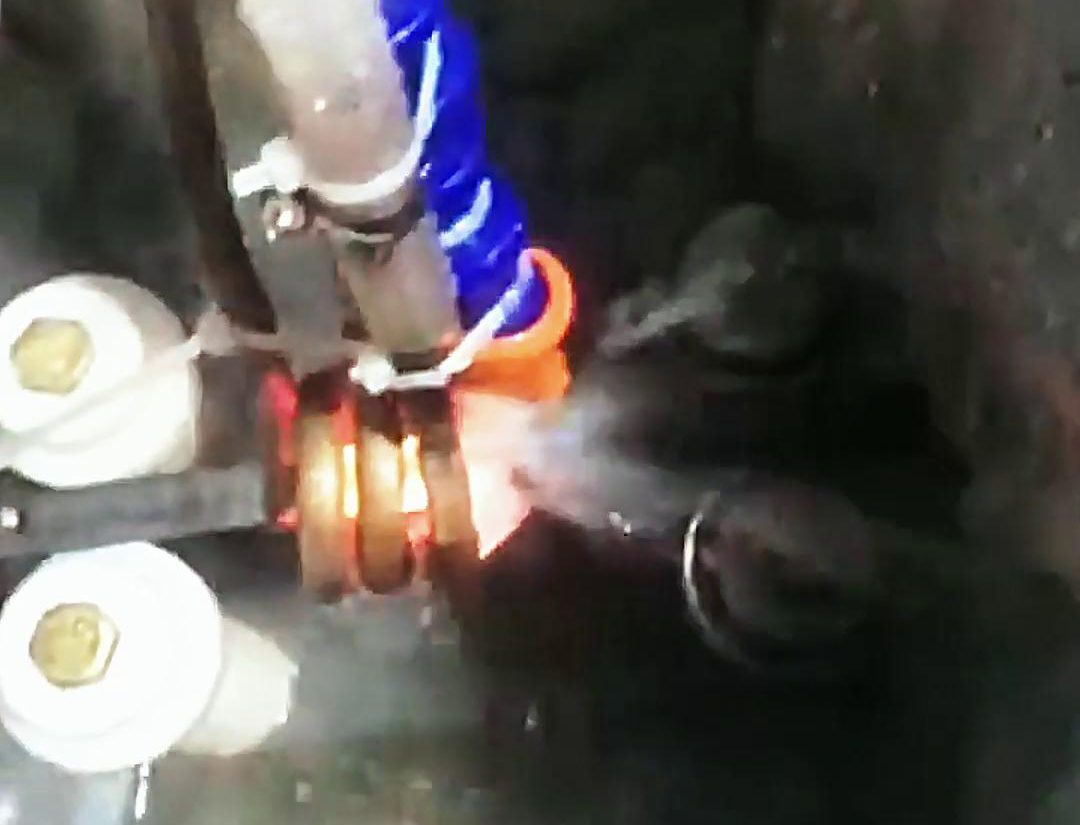

  • 采用 1-10kHz 中頻電源（功率 50-200kW），配套仿形感應線圈（如軸肩加熱用凹槽線圈、花鍵軸用分段線圈）；
  • 紅外測溫閉環控制，加熱溫度精度 ±3℃，軸類表面升溫至 850℃僅需 10-30 秒。
• 冷卻模塊：
  • 多噴嘴環形噴頭，可切換水淬（冷卻速度 50-100℃/ 秒）、油淬（冷卻速度 10-30℃/ 秒）或聚合物水溶液淬火；
  • 冷卻時間自動匹配加熱參數，支持階梯式冷卻（如先快冷至 400℃，再緩冷至室溫）。
• 出料模塊：
  • 機械手自動下料至傳送帶，合格件與不合格件（如硬度不達標工件）自動分揀，節拍時間≤60 秒 / 件。

2. 智能化控制系統

• PLC + 人機界面：
  • 可存儲 200 組以上工藝參數，一鍵切換不同軸類工件（如電機軸、汽車傳動軸）的淬火程序；
  • 實時監控各工位運行狀態，故障自動報警并顯示具體位置（如線圈溫度過高、冷卻水壓力不足）。
• 數據追溯系統：
  • 記錄每件工件的加熱溫度曲線、冷卻時間、夾具編號等數據，存儲周期≥5 年，滿足 IATF16949 質量追溯要求。

二、技術優勢：效率、精度與穩定性的全面突破

1. 產能躍升

• 效率對比：
  • 傳統人工淬火（中頻加熱 + 手動噴淋）：40-60 件 / 8 小時；
  • 全自動機床：400-600 件 / 8 小時，效率提升 6-10 倍。
• 人工成本優化：
  單條產線減少操作工人 4-6 名，年節約薪資成本約 30-50 萬元。

2. 淬火質量一致性

• 溫度均勻性：
  軸類周向溫度偏差≤±3℃，解決傳統人工加熱的 “陰陽面” 問題，淬硬層深度波動≤±0.1mm。
• 變形控制：
  采用 “軸向旋轉加熱 + 徑向均勻冷卻” 技術，軸類直線度誤差≤0.05mm/m，無需后續校直工序，節約成本 15%。

3. 工藝靈活性

• 多規格兼容：
  通過更換快換式夾具與感應線圈，10 分鐘內可完成 φ20mm 小軸與 φ150mm 大軸的工藝切換，適合多品種小批量生產。
• 復雜結構適配：
  支持階梯軸、帶鍵槽軸、花鍵軸等復雜結構的局部淬火，如汽車半軸法蘭盤淬火時，感應線圈可精準聚焦軸肩部位，避免花鍵齒面過熱。

三、典型應用場景與工藝參數

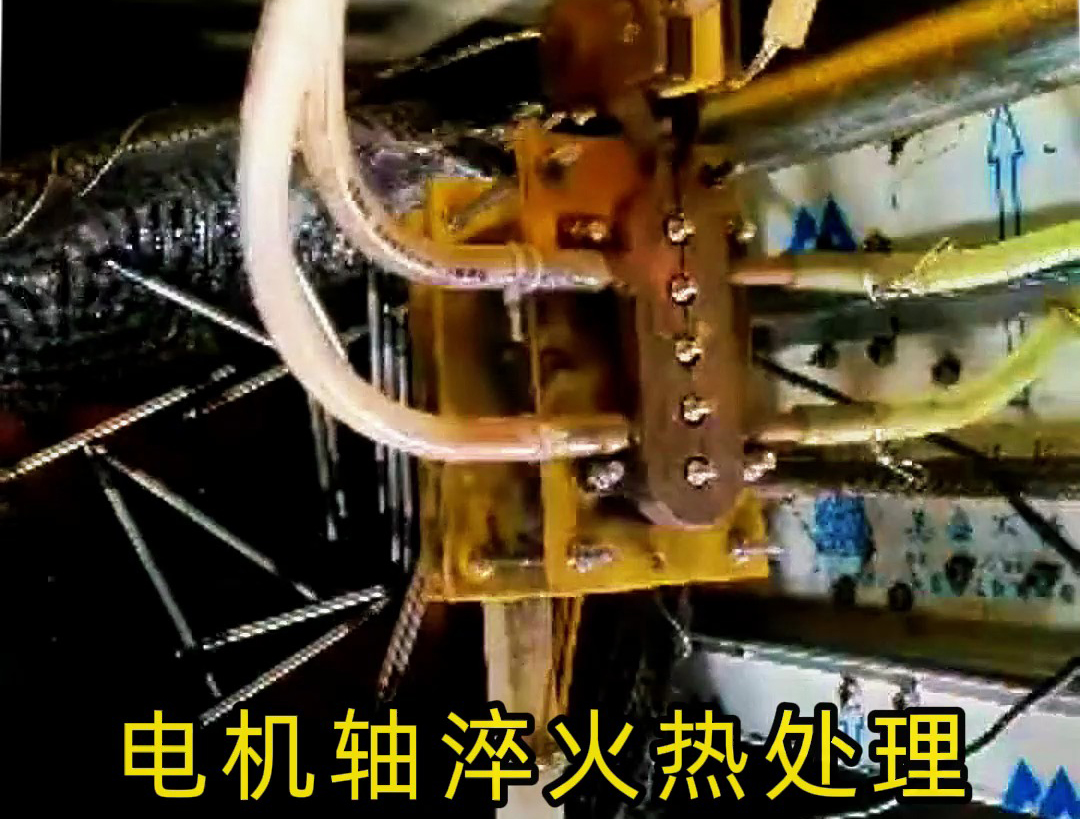

1. 汽車電機軸淬火

• 工件：新能源汽車驅動電機軸（材質 42CrMo，直徑 φ80mm，長度 500mm）；
• 工藝參數：
  • 頻率 5kHz，功率 120kW，加熱時間 20 秒，淬硬層深度 2.5mm；
  • 冷卻介質：PAG 聚合物水溶液（濃度 15%），冷卻時間 15 秒；
• 效果：表面硬度 HRC52-56，扭矩承載能力提升 30%，滿足電機高速運轉（轉速 16000rpm）需求。

2. 工業齒輪軸淬火

• 工件：減速機齒輪軸（材質 20CrMnTi，模數 m=6，軸徑 φ100mm）；
• 工藝參數：
  • 頻率 3kHz，功率 150kW，加熱時間 25 秒，齒面淬硬層深度 3.0mm；
  • 冷卻介質：快速淬火油，冷卻時間 20 秒；
• 效果：齒面硬度 HRC58-62，接觸疲勞壽命達 10?次循環，較傳統工藝提升 50%。

3. 精密絲杠淬火

• 工件：機床滾珠絲杠（材質 GCr15，直徑 φ50mm，長度 800mm）；
• 工藝參數：
  • 頻率 8kHz，功率 80kW，加熱時間 18 秒，淬硬層深度 1.8mm；
  • 冷卻介質：循環水（溫度 20℃），冷卻時間 12 秒；
• 效果：表面粗糙度 Ra≤0.8μm，直線度 0.03mm/m，滿足精密機床進給精度要求。

四、對比傳統淬火工藝的劣勢

五、設備選型與定制服務

1. 標準機型參數參考

2. 定制化拓展選項

• 超長軸適配：
  可定制工件長度≤3000mm 的機型，配備分段式感應線圈與支撐滾輪，避免長軸加熱下垂。
• 環保升級：
  冷卻系統集成廢水處理裝置（過濾精度≤5μm），淬火介質循環利用率≥95%，符合 ISO 14001 標準。
• 智能化集成：
  對接 MES 系統，實時上傳產能、不良率、能耗等數據，支持遠程運維與工藝優化。

六、投資回報分析（以年產 20 萬件電機軸為例）

• 設備投資：約 50 萬元（含自動化系統）；
• 成本節約：
  • 人工成本：減少 5 名工人，年節約薪資 40 萬元；
  • 能耗成本：年耗電約 25 萬 kWh，較傳統工藝節約 50 萬 kWh，折合電費 30 萬元；
  • 廢品率降低：從 8% 降至 2%，年節約廢品損失約 25 萬元；
• 投資回收期：約 10 個月（按年綜合收益 95 萬元計算）。

七、未來趨勢：智能化與綠色化升級

• AI 工藝優化：
  通過機器學習分析歷史淬火數據，自動調整頻率、功率、冷卻時間，適配不同批次工件材質波動。
• 余熱回收系統：
  回收淬火冷卻過程中的余熱，用于預熱工件或車間供暖，綜合能效提升至 90% 以上。
• 無人化產線集成：
  與 AGV 小車、立體倉庫聯動，實現 “毛坯入庫→淬火→精加工→成品出庫” 全流程無人化，打造黑燈工廠示范線。
