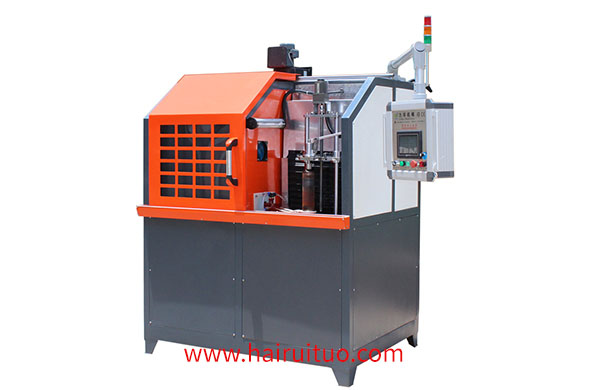

內孔高頻淬火設備PID控溫簡單原理

內孔高頻淬火設備PID溫度控制。

內孔型高頻淬火設備PID全名為比例積分微分控制器(調節器)，是應用早、廣的溫控方法。該法已在鋼鐵行業應用三十余年的感應加熱快速熱處理技術。PID溫度控制系統由測溫儀、PID調節器、信號執行機構等部分組成。其特點是結構簡單、溫度控制精確、響應速度快、使用性能穩定，至今仍在使用。

內孔式高頻淬火設備PID控溫簡單原理：把測溫儀獲得的實際溫度信號經放大后，轉換成電信號。電信號輸入PID調節器后，與設定值相減，得出偏差值。偏離值是由計算系統操作而得到的控制量，然后輸入執行程序。執行機構根據指令調整電源電路相關參數，實現對負載加熱功率的調節，最終達到溫度控制的目的。

高頻淬火內孔感應加熱PID控溫鋼的溫升曲線。為對比控溫質量，感應加熱二位控溫法(繼電器)的升溫曲線：從圖中升溫曲線可知，PID控溫方法的控溫精度遠高于二位控溫法(通一斷二位繼電器)二位控溫法(通一斷二位)的升溫曲線。
