高碳鋼絲用手持感應加熱設備索氏體化處理的基本工藝過程

高碳鋼絲用手持感應加熱設備索氏體化處理的基本工藝過程。

該方法的工藝過程大致可以分解為以下三個部分。

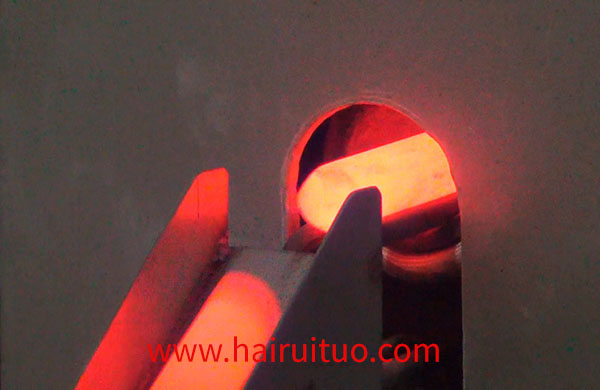

(1)鋼絲手持感應加熱設備奧氏體化試驗將直徑為4毫米的65毫納鋼絲加熱到900℃進行奧氏體化。

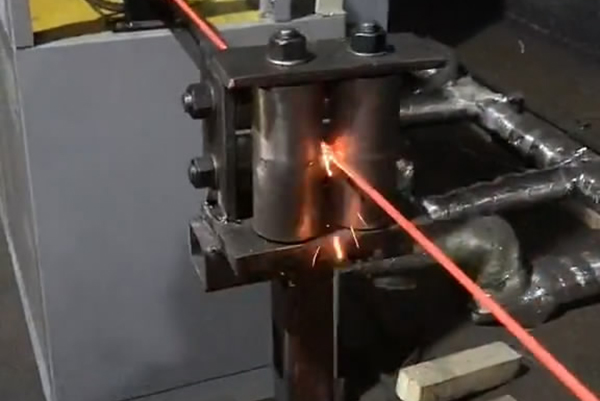

(2)高溫區(qū)淬水，控制冷卻終止溫度。鋼絲從900~400℃通過專用噴水冷卻器冷卻到M，點以上400℃左右終止冷卻，然后進入下一步。

(3)鋼絲手持式感應加熱設備等溫分解將冷卻至400℃左右的鋼絲加熱至500~660℃，使過冷奧氏體等溫分解，全部轉化為索氏體。然后鋼絲在大氣中冷卻，因為過冷的奧氏體都變成了索氏體，鋼絲比M高。點擊冷卻不會出現(xiàn)馬氏體，完全可以空冷。

在上述三個處理過程中，技術難度較大的是第二部分，即控制淬水冷卻的終止溫度在Ms點以上。淬水冷卻溫度一旦低于M。點，鋼絲內部會出現(xiàn)馬氏體，降低處理效果。為此，專門設計了鋼絲噴水冷卻控制器，用于控制水淬終止溫度。處理過程(1)和(3)采用鋼絲手持式感應加熱設備技術，可以準確控制加熱溫度。鋼絲的等溫分解時間可以通過傳感器設計，結合鋼絲的前進速度來解決。保溫設計可采用感應加熱或電阻絲加熱，溫度可控。
