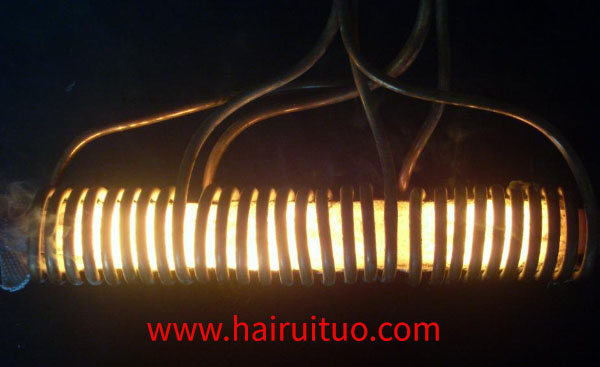

在感應加熱電源中，圓環形繞組和螺線管形繞組是一種常見的繞組，它的每一繞組都是一個圓形的環形電流繞組。
圓形環流的繞組流過交變電流時，會使圓環內部磁力線集中，磁感應強度內側強于外側，中心處磁感應強度。按照電磁感應定律，由于穿過導體內部的反磁通(阻止原磁通)比外側強，產生的感應電流比外側強，并且感應電流的方向與原電流一致，所以圓環形繞組的電流密度出現在繞組導體的內側。
導體線徑或扁形導體的徑向厚度與圓環形繞組直徑比值越大，這種效應就越明顯，使導體截面的利用系數降低，因此，在設計感應加熱繞組時，必須考慮到圓環效應的影響。
|
