中頻感應加熱鍛造爐-三相供電的三倍頻變壓器

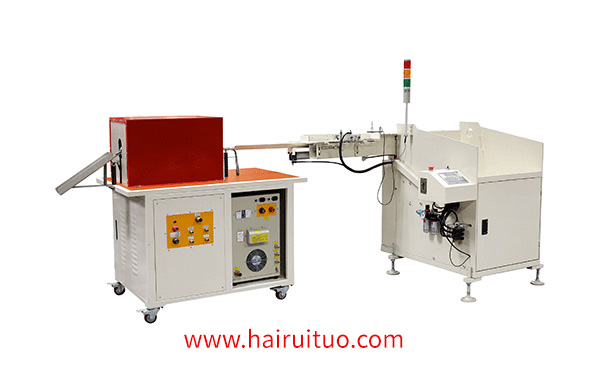

中頻感應加熱鍛造爐三相供電的三倍頻器有很多種。以下只介紹幾種，重點介紹基本應用廣泛的三倍頻變壓器。

中頻感應加熱鍛造爐三倍頻變壓器本質上是經過特殊設計后運行在特殊狀態下的三相組式變壓器。它由三個相同的單相飽和變壓器組成，一次繞組接成星形，二次繞組接成開口三角形。并且由工頻三相電源供電，輸出頻率是工頻的三倍。

由于中頻感應加熱鍛造爐一次繞組成星形，三次和三成倍的諧波電流沒有通路，而其他高次諧波的重量很小，所以一次繞組的線電流幾乎呈正弦波形。由于變壓器飽和度高，壓扁磁通廬的曲線甚至呈馬鞍形。壓扁磁通曲線的作用可以認為是三次諧波磁通九加在基波磁通幣上的結果。在倍頻器中，由于每個磁路都是獨立的，三次諧波磁通和基波磁通一樣，可以沿著鐵芯閉路，而每個諧波磁通都建立起落后于磁通曲線。

在中頻感應加熱鍛造爐的鐵心飽和度下，組武變壓器的三次諧波電勢e3可以達到一次諧波電勢e的50~60%。用作倍頻器的變壓器鐵芯飽和度更深，得到的e更大。
