齒輪經(jīng)高頻淬火機(jī)淬火后應(yīng)該做哪些檢驗(yàn)

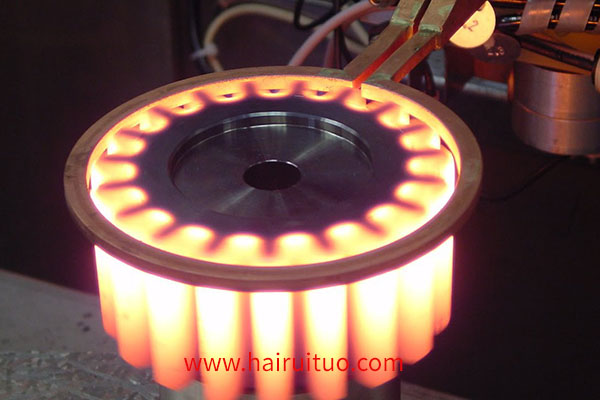

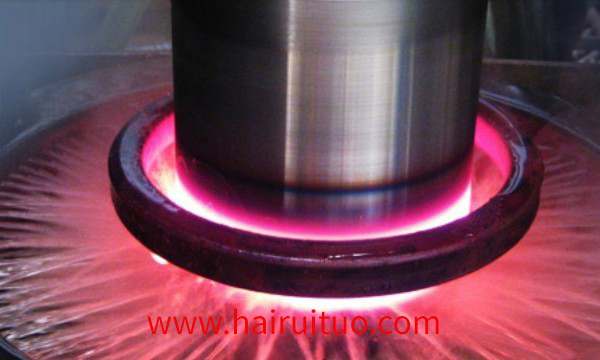

高頻淬火機(jī)淬火后，為了保證淬火質(zhì)量，對齒輪進(jìn)行一些檢驗(yàn)是十分必要的。今日呢，本文就簡單介紹一下齒輪淬火后應(yīng)該做哪些檢驗(yàn)。

齒輪淬火后的檢查項(xiàng)目和要求如下:

原料質(zhì)量：采用樣品檢驗(yàn)，主要檢驗(yàn)其化學(xué)成分、低倍組織、晶粒度、淬透性、帶狀組織等。

2.外觀質(zhì)量:齒輪淬火后，檢查表面氧化、裂紋和損傷。

3.淬火深度:用樣品檢查。根據(jù)圖案要求，從表面測量550HV深度為有效硬化層深度。顯微檢查淬火層總深度時(shí)，碳鋼:過分析+共析+1/2過渡區(qū)，合金鋼:過分析+共析+所有過渡區(qū)。過分析+共析層應(yīng)占總深度的50%-70%。

表面硬度：用齒輪檢查：根據(jù)圖案要求，一般為56-64HRC。

表面顯微組織：采用樣品檢查，按ZB/T04001-1988進(jìn)行檢查，細(xì)針馬氏體非常散細(xì)小碳化物十少量殘留奧氏體為佳，按標(biāo)準(zhǔn)圖，馬氏體和殘留奧氏體1-5級合格；無沖擊載荷的齒輪，碳化物1-5級，有沖擊載荷的齒輪，碳化物1-4級合格。

6.心臟硬度組織:用樣品檢查。心臟硬度:m≤8mm為30-45HRC，m>8mm為30-40HRC。心臟組織應(yīng)基本為板條馬氏體+少量鐵素體；鐵素體等級按標(biāo)準(zhǔn)圖評級；m≤5mm為1-4級；m>5mm為1-5級。

7.畸變。齒輪檢查:根據(jù)圖案和工藝要求進(jìn)行檢查。
