鍛造加熱爐的設計特點

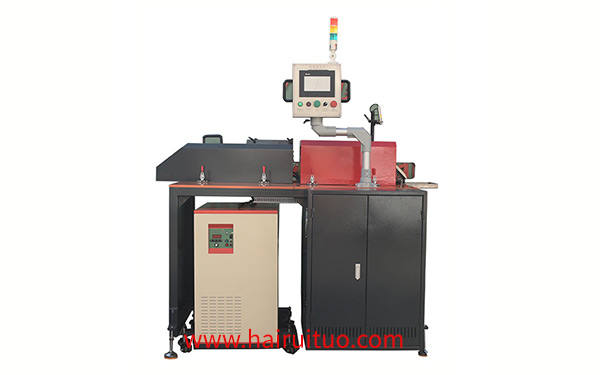

鍛造加熱爐的設計特點。

現介紹鍛造加熱爐感應加熱的三倍頻變壓器的設計方法。設計的三倍頻變壓器必須滿足加熱負荷的要求。負載功率、負載阻抗或負載電壓、電流和功率因數已知，因此可以確定三倍頻變壓器的輸出參數:輸出電壓、輸出電流和輸出功率。另外，根據負荷功率的大小和用戶的供電狀況，輸入電壓很難確定。因此，設計三倍頻變壓器是根據已確定的輸入電壓和輸出參數計算倍頻器的鐵心截面，繞組燈數、線徑和鐵心r寸等數據，計算鐵消耗、銅損耗，結合結構設計計計算溫度上升和冷卻的相關數據。計算程序與普通工領變壓器完全相同，計算方法和使用的公式也基本相同。但是，計算時要充分考慮鍛造加熱爐三倍頻變壓器的特點。

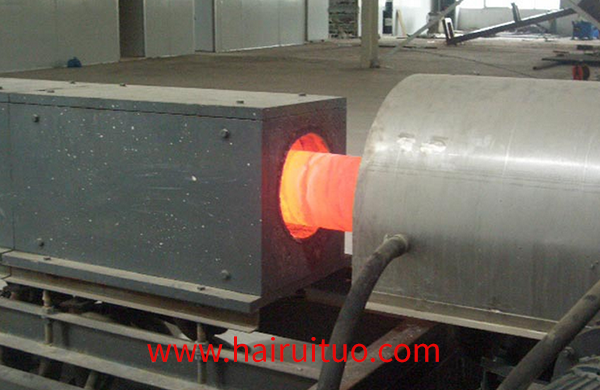

選擇鍛造加熱爐磁感應強度b值。三次諧波磁通是由磁化曲線的非線性引起的，將磁感應強度值選擇在磁化曲線的彎曲部分，可獲得三次諧波磁通分量。同時，b值超過磁化曲線彎曲點時，導磁率急劇下降。導磁率下降會導致電抗x、減小，從而獲得較大的三次諧波電壓和電流輸出。換句話說，為了獲得較大的三倍頻率，如果變壓器的尺寸不太大，則必須滿足變壓器深度飽和的條件，因此必須選擇磁化曲線彎曲部分的數值作為基波磁感應，這對普通變壓器來說是不允許的。

鐵心飽和后，磁化曲線平坦，鍛造加熱爐的磁感應強度稍微增加，磁感應電流增加，選擇基波磁感應強度數值時要特別注意。另外，由于國家標準規定了各種品牌硅鋼片的磁化曲線形狀，即使是同一品牌而不是同一產品，磁化曲線也不同，更何況實際的鐵心磁化曲線受到空隙大小、組裝技術等的影響，因此計算誤差是不可避免的因此，通過實驗方法，利用相同的硅鋼片，采用相同的技術，制作小型模擬倍頻器，測量參數后，取平均值確定磁感應強度的日值。

鍛造加熱爐的磁感應強度大小對負載壓降有很大影響，磁感應強度減小，負載壓降增大(外特性變軟)。事實證明，計算輸出電壓時，在額定負荷的情況下，可以在50~55%范圍內選擇壓降，b小的大的值，相反的小的值。
