軸淬火設備淬火區應如何正確標注？

軸淬火設備淬火區應如何正確標注？

感應軸淬火設備的一個特點是局部淬火，將真正需要淬火的區域進行表面淬火，既節能又方便校直，但淬火區域的選擇和標記，有一定的慣例，否則生產和檢查不方便。

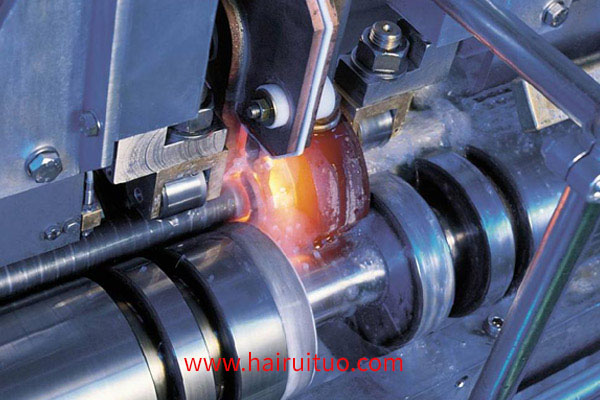

(1)曲軸軸頸淬火區圓角不淬火時，曲軸軸頸淬火區圓角淬火時，曲軸軸頸淬火區。

(2)氣缸套內表面淬火淬火區兩端留有淬火區，可避免端部裂紋，實際上活塞環也達不到這兩端，操作和檢查方便。

(3)軸淬火設備零件淬火區域一般軸類零件的兩端應倒角，淬火區域應離端頭3-Smm。由于生產過程中零件定位條件的變化、傳感器磨損變形、淬火規范變動等原因，淬火區域應有公差范圍。

軸淬火設備部件采用標記時，是以左端面為基準的尺寸鏈，采用能夠比較控制淬火區域的范圍的標記時，尺寸串聯，淬火區域的公差范圍擴大，檢查不方便。
