怎樣對高頻和超音頻電源設備的電氣規格進行調整？

怎樣對高頻和超音頻電源設備的電氣規格進行調整？

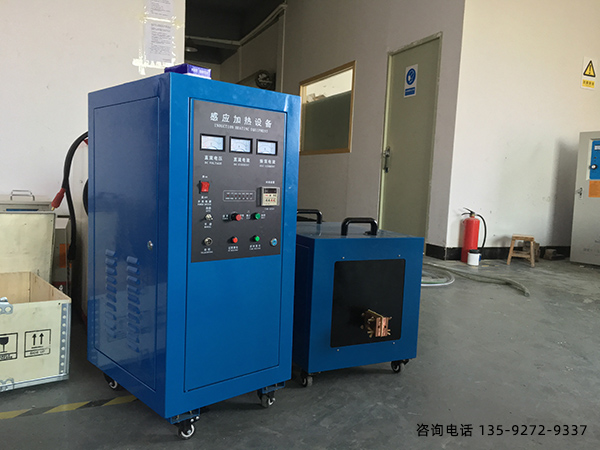

如先將高壓用半波或更低的陽極電壓輸入到調諧電子管，使其在高頻下受熱，可得到三種狀態：欠電壓、共振和過電壓。

一、欠壓狀態。柵流比高，陽流比大，柵流比小，回路中功率減小；這時振蕩管的陽極損耗大，造成陽極過熱，甚至燒熔，振蕩管的出水溫升特高。這種狀況未被調整所采用。

二是過壓狀態。這時振蕩管柵電流大，K值小于適值，振蕩器的效率仍然較高，但由于消耗了柵極電路中的功率，輸出功率將下降，振蕩管柵電流大而過熱。

這一狀況也應在調整中避免。

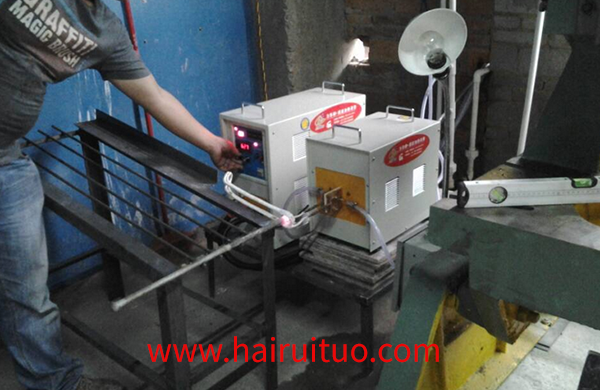

(2)調整連接和反饋手輪。調制耦合反饋式手輪時，門、窗流動的變化規律，如圖5-1所示。

耦合手輪增大刻度，陽流增大，回路電壓也隨之提高，此時振蕩部分的輸入和輸出都增大。隨著耦合度的增大，陽流繼續增大，回路電壓不變，表明輸入在增加，輸出不變，就是剛調過一個點。

二、反饋手輪增大，可以使柵流增大，當振蕩器在工作時，陽流和柵流有適當?shù)谋壤蓞⒖急?1l的K值，調整到匹配狀態。

三、調整到滿意狀態，應是諧振或弱過壓狀態，此時輸出功率較大。如果不需要全功率輸出，當然可以把陽極電壓調整到需要的功率值。
