內孔淬火機床感應線圈有幾種類型？

內孔淬火機床感應線圈與外圓加熱感應線圈相同，也有單砸和多砸的結構。

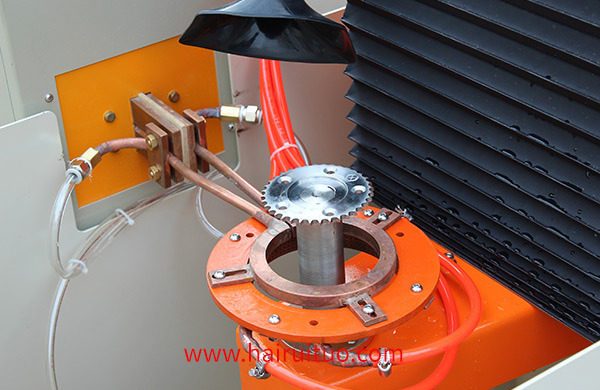

(1)單砸內孔淬火機床感應線圈。

感應線圈比較簡單，常用于內表面狹窄的一次加熱(感應線圈寬度一般在20~30mm以下)或掃描淬火的寬加熱表面，采用單圈感應線圈時，電流過大，感應線圈導電板的損失增大。單燈感應線圈的小外徑一般為14mm左右，其設計基本數據為磁芯d內設置為8mm銅管壁厚為0.5mm的徑向通水室寬2.5mm。該感應線圈具有高頻導游基體，其結構是圖748單燈內孑l感應線圈上下兩個法蘭盤重疊。

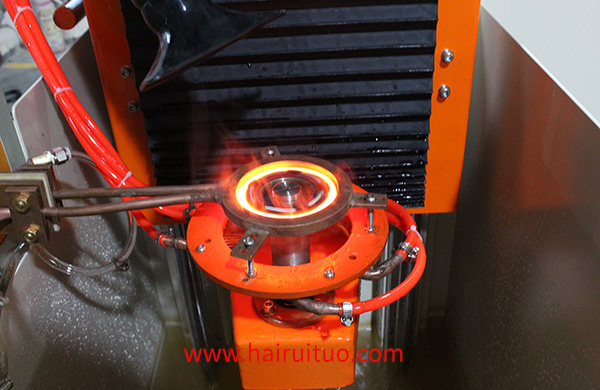

(2)多圈內孔淬火機床感應線圈可用于寬加熱區內孑l的多圈感應線圈，其結構與單圈相似，必須從中間拉出回管。如果使用可加工的導磁體，其導磁體一般由三段構成，上下兩段為盤狀，中間一段為管狀。

(3)U形結構內孔淬火機床感應線圈。

該感應線圈必須嵌入導磁體，導磁體為2個半環狀，防止燈間短路，U形感應線圈用于小直徑為413mm的內孔，可用于長方向孔徑變化或壁厚變化的內孔，因此導磁體截面可以在長方向變化或?qū)Т朋w尺寸變化。在生產實踐中，U形感應線圈加熱內孔，在淬火層的長度方向上，經常出現兩層深中淺的缺點。
