某型機車曲軸中頻感應淬火工藝設計

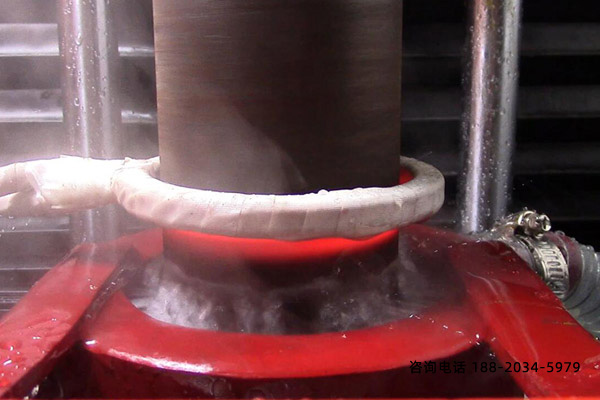

1.感應器設計

根據技術要求及軸頸相關尺寸設計淬火感應器5個，即第1軸頸感應器、第5和第6主軸頸感應器、第10主軸頸感應器、連桿頸感應器、其他主軸頸感應器。

鑒于曲軸感應淬火時加熱時間較長，有效圈寬度按技術要求取中下限；有效圈包角β不宜過大，控制在40°～55°，根據具體的空間布局來設計，允許偏差±2°；有效圈與軸頸表面的間隙控制在1.5mm。

2. 工藝參數的選擇

對于感應淬火而言，主要工藝參數包含功率、電壓、電容、變壓比、加熱時間、冷卻時間及回火溫度等。各工藝參數選擇情況如下：

（1）功率  P =P0S，一般來說，比功率P0=0.5～2.0kW/cm2。但在實際工藝制定中，考慮到設備狀況老化、零件結構復雜、加熱時間長、硬化層深度要求深等，結合實際經驗，曲軸中頻感應淬火的P0選擇要偏小，介于0.35～0.45kW/cm2之間；S為每個軸頸淬火加熱的總面積，以技術要求的硬化層中間值L作為計算基礎。

（2）電壓  根據計算出的功率設定電壓值調試范圍，以通過調試達到擬定的功率P為準。

（3）頻率  根據分析，采用最低頻率6kHz，此刻機床電容匹配最大值1380kVAR，變壓比選擇4:1。

（4）加熱時間  保證一定的加熱時間，使淬火溫度大致介于880～930℃，且組織充分轉變。加熱層質量：m=πL（R2-r2）/1000×7.85，加熱層所需能量：Q=CmΔt，匹配變壓器及感應器的總效率根據傳導加熱理論及實際經驗取η=10%～15%，則加熱時間：t=Q/Pη(其中，R為軸徑圓半徑，r為加熱層極限處的圓半徑，C為比熱，Δt為從室溫加熱到淬火溫度之間的溫差。)

由于該曲軸要求硬化層深度深，感應加熱采用較低頻率及一定的傳熱，所以需要較長的加熱時間達到理想的淬火溫度及合適的加熱層，具體試驗加熱時間，按上述公式計算并結合以往經驗進行微調。

（5）冷卻時間  以控制最終淬火余溫，既要保證組織轉變，又要防止油孔等危險部位開裂，對于曲軸而言，一般將淬火余溫控制在180～240℃。

根據設備狀態及上述分析，確定的國外某型曲軸的中頻感應淬火工藝參數。

（6）回火溫度  依據其表面硬度要求，確定回火溫度在360～390℃。

3. 淬火冷卻介質的選擇

我公司曲軸中頻感應淬火常用的冷卻介質為清水（適用于碳鋼曲軸）和AQ251水溶液（適用于合金鋼曲軸）。此前，我公司曾采用清水來進行另一型號SAE5046鋼曲軸的中頻感應淬火，軸頸過渡圓角處出現了淬火裂紋。對國外某型曲軸，為確保中頻感應淬火的冷卻效果，同時降低油孔部位的淬裂風險，確定采用使用V300冷卻速度在70～80℃/S（30℃，靜止）的低濃度AQ251淬火冷卻介質，這樣既能保證淬火冷卻介質在高溫段具有較強烈的冷卻能力，又適度降低了低溫段的冷卻速度，可避免產生淬火開裂。采用KHR淬火冷卻介質檢測儀測定的三者冷卻特性曲線如
