變速箱撥叉組合高頻淬火工裝的設計

0A14001、0A14046、0A14050是三種推土機變速箱撥叉，技術要求為：兩爪平面表面淬火，硬度要求≥55HRC，工藝設計為對爪部進行高頻感應淬火，原來采用單爪高頻表面淬火，效率比較低，為了提高效率，現設計了一套撥叉組合工裝，通過更換撥叉定位銷，配合一次同時加熱、預冷、冷卻淬火專用感應器，對三種不同的撥叉進行高頻淬火。

撥叉組合高頻淬火工裝包括底座（見圖1）和移動小車（見圖2）兩大部分、底座通過連接桿與感應淬火機床連接固定，移動小車在底座的滑槽中可以來回滑動，撥叉零件通過撥叉定位銷裝在移動小車上，撥叉定位銷和磁體可以將撥叉在移動小車的小車臺面上固定，小車通過底座滑動推入高頻淬火感應器內進行高頻淬火。

圖1 底座

圖2  移動小車

撥叉類零件，形狀不規則，此工裝能使撥叉類工件在高頻淬火時候很好的定位，不同形狀的撥叉可以選用不同位置的撥叉定位銷，并可通過更換或者增減不同高度的撥叉墊圈使撥叉準確定位（見圖3、圖4、圖5），裝卡方便，提高效率。

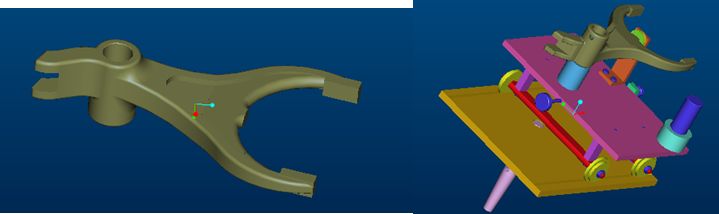

圖 3

圖  4

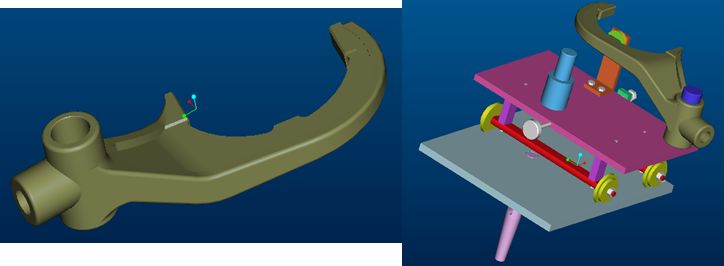

圖   5

通過生產實踐，不同形狀的撥叉可以選用不同位置的撥叉定位銷，并可通過更換或者增減不同高度的撥叉墊圈使撥叉準確定位。操作簡單、使用靈活、定位準確、拆裝方便，解決了撥叉類零件的高頻淬火的夾裝問題，具有顯著的經濟效益。
